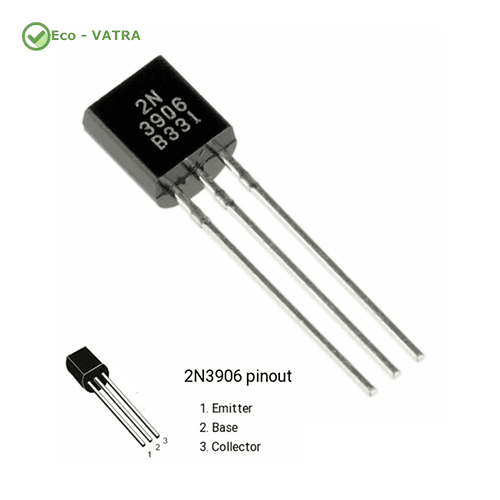

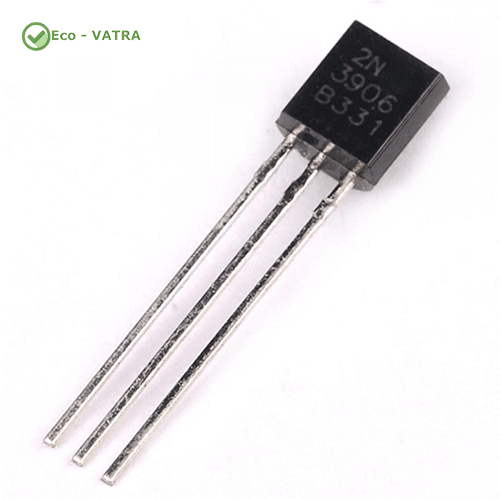

ترانزیستور 2N3906 PNP-DIP- پکیج TO-92

ترانزیستور 2N3906 PNP-DIP- پکیج TO-92، یک ترانزیستور سیلیکونی سیگنال‌کوچک و همه‌منظوره است که برای تقویت سیگنال و سوئیچینگ بارهای کم‌مصرف در انواع مدارهای آنالوگ و دیجیتال استفاده می‌شود. این قطعه با برخورداری از سرعت پاسخ‌گویی مناسب، بهره جریان مطلوب و عملکرد پایدار، انتخابی کاربردی برای مدارهای صوتی، درایورهای سبک، منابع تغذیه، تجهیزات کنترلی و پروژه‌های آموزشی محسوب می‌شود.

پکیج پایه‌دار TO-92 امکان نصب آسان روی بردبرد، بردهای سوراخ‌دار و PCB را فراهم کرده و سازگاری آن با ترانزیستور مکمل 2N3904 NPN، طراحی طبقات تقویت‌کننده و مدارهای پوش‌پول را ساده‌تر می‌کند.

ویژگی‌های فنی

• • دسته‌بندی محصول: ترانزیستور دوقطبی BJT
  • مدل / سری: 2N3906
  • برند: STMicroelectronics
  • نوع ترانزیستور: PNP
  • پیکربندی: تک ترانزیستور (Single)
  • فناوری ساخت: سیلیکون (Si)
  • نوع پکیج: TO-92-3
  • روش نصب: Through Hole / DIP
  • حداکثر ولتاژ کلکتور-امیتر (VCEO): 40V
  • حداکثر ولتاژ کلکتور-بیس (VCBO): 60V
  • حداکثر ولتاژ امیتر-بیس (VEBO): 6V
  • حداکثر جریان پیوسته کلکتور: 200mA
  • حداکثر جریان DC کلکتور: 200mA
  • ولتاژ اشباع کلکتور-امیتر: 400mV
  • حداکثر توان تلفاتی (Pd): 625mW
  • فرکانس گذر یا Gain Bandwidth Product: 250MHz
  • حداقل بهره جریان DC (hFE): 30
  • حداکثر بهره جریان DC (hFE): 300
  • حداقل دمای کاری: 65- درجه سانتی‌گراد
  • حداکثر دمای کاری: 150+ درجه سانتی‌گراد
  • ارتفاع: 4.95mm
  • طول: 4.95mm
  • عرض: 3.94mm
  • زیرمجموعه محصول: ترانزیستورها
  • نوع محصول: BJT – Bipolar Transistor

کاربردهای رایج

• تقویت سیگنال‌های ضعیف
• مدارهای سوئیچینگ کم‌جریان
• طبقات تقویت‌کننده صوتی و آنالوگ
• مدارهای Push-Pull در کنار 2N3904
• راه‌اندازی LED، بیزر و بارهای سبک
• منابع تغذیه و مدارهای رگولاتور
• مدارهای بایاس و کنترل جریان
• تجهیزات مخابراتی و ابزار دقیق
• پروژه‌های Arduino، AVR، STM32 و ESP32
• تعمیر و تولید انواع بردهای الکترونیکی
