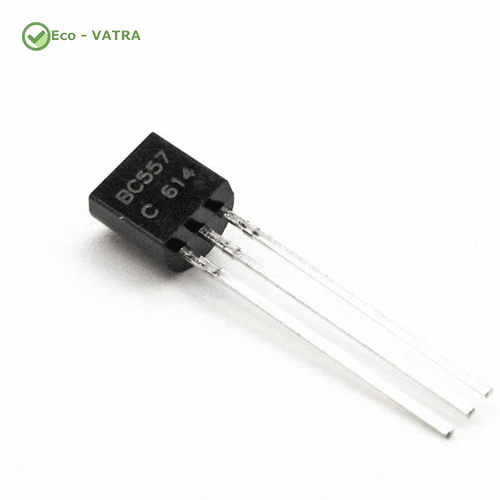

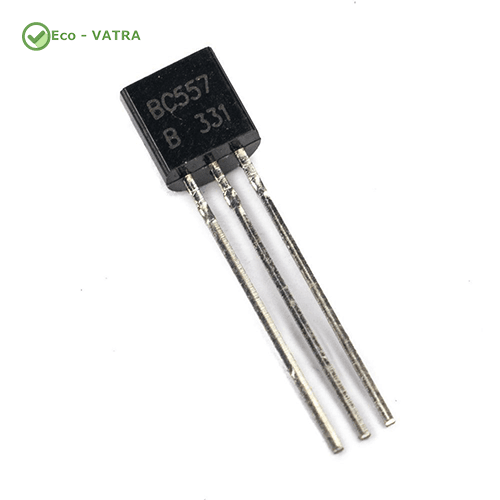

ترانزیستور BC557 PNP-DIP- پکیج TO-92

ترانزیستور BC557 PNP-DIP- پکیج TO-92، یک ترانزیستور PNP همه‌منظوره با پکیج TO-92 است که به دلیل ابعاد کوچک، مصرف توان پایین، بهره جریان مناسب و عملکرد پایدار، یکی از پرکاربردترین قطعات در طراحی و تعمیر انواع مدارهای الکترونیکی به شمار می‌رود.

این ترانزیستور برای تقویت سیگنال‌های ضعیف و سوئیچینگ جریان‌های کم ایده‌آل بوده و در پروژه‌های آموزشی، بردهای صنعتی، تجهیزات کنترلی، مدارهای صوتی و انواع مدارهای مبتنی بر میکروکنترلر کاربرد گسترده‌ای دارد. اگر به دنبال یک ترانزیستور اقتصادی، قابل اعتماد و با عملکرد مناسب برای طراحی مدارهای آنالوگ و دیجیتال هستید، BC557 یکی از بهترین گزینه‌ها خواهد بود.

ویژگی‌های فنی

• نوع ترانزیستور: PNP Bipolar Junction Transistor (BJT)
• پکیج: TO-92
• جنس نیمه‌هادی: Silicon
• نوع نصب: Through Hole (DIP)
• حداکثر ولتاژ کلکتور به امیتر (VCEO): 45V
• حداکثر ولتاژ کلکتور به بیس (VCBO): 50V
• حداکثر ولتاژ امیتر به بیس (VEBO): 5V
• حداکثر جریان کلکتور (IC): 100mA
• حداکثر توان تلفاتی: 500mW
• بهره جریان DC (hFE): 110 تا 800 (بسته به گرید و شرایط کاری)
• فرکانس گذار (fT): 150MHz
• دمای کاری اتصال (Junction): تا 150°C

کاربردها

• تقویت‌کننده‌های سیگنال کم‌قدرت
• مدارهای سوئیچینگ عمومی
• راه‌اندازی رله‌ها و بارهای سبک
• مدارهای کنترل LED
• مدارهای صوتی و پیش‌تقویت‌کننده‌ها
• تجهیزات اندازه‌گیری و ابزار دقیق
• بردهای مبتنی بر آردوینو، AVR، STM32 و ESP
• منابع تغذیه و مدارهای رگولاتوری
• تجهیزات مخابراتی و الکترونیکی عمومی
• پروژه‌های آموزشی و آزمایشگاهی
