ترانزیستور S8050 NPN- SMD- پکیج SOT-23

ترانزیستور S8050 NPN- SMD- پکیج SOT-23 یک ترانزیستور NPN سیلیکونی با پکیج SOT-23 است که به دلیل قابلیت عبور جریان نسبتاً بالا، سرعت سوئیچینگ مناسب و ابعاد کوچک، در طیف گسترده‌ای از مدارهای الکترونیکی مورد استفاده قرار می‌گیرد.

این ترانزیستور گزینه‌ای ایده‌آل برای طراحی مدارهای سوئیچینگ، درایور LED، تقویت‌کننده‌های کم‌قدرت، کنترل موتورها و تجهیزات الکترونیکی مصرفی است. نسخه SMD این قطعه فضای کمی روی برد اشغال کرده و برای تولید انبوه و طراحی بردهای فشرده بسیار مناسب است.

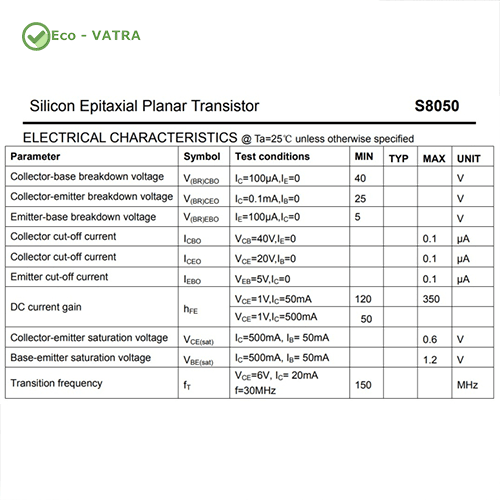

ویژگی‌های فنی

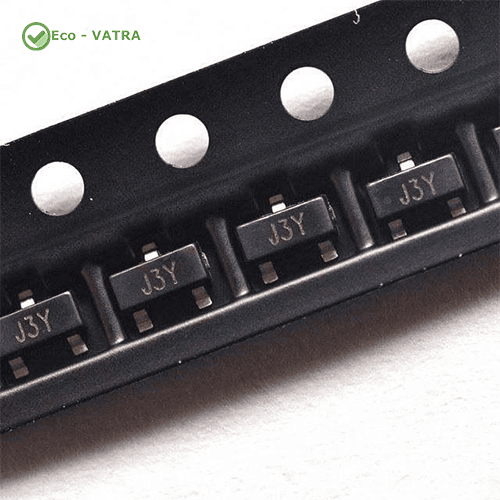

• مدل: S8050 (Marking Code: J3Y)
• نوع ترانزیستور: NPN Silicon BJT
• نوع نصب: SMD (Surface Mount)

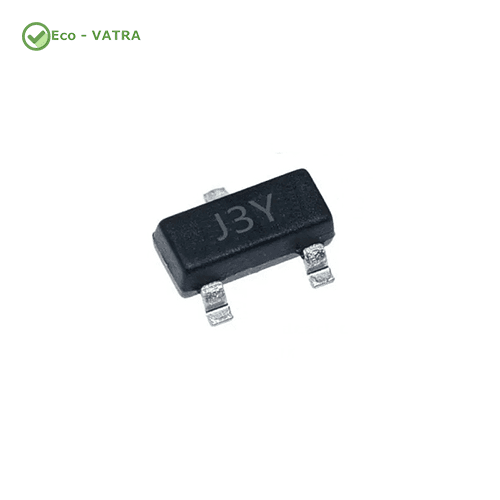

• پکیج: SOT-23
• حداکثر توان تلفاتی (Pc): 300mW
• حداکثر ولتاژ کلکتور به بیس (VCBO): 40V
• حداکثر ولتاژ کلکتور به امیتر (VCEO): 25V
• حداکثر ولتاژ امیتر به بیس (VEBO): 5V
• حداکثر جریان کلکتور (IC): 500mA
• حداقل بهره جریان DC (hFE): 120
• فرکانس گذار (fT): 150MHz
• حداکثر دمای اتصال (Junction): 150°C
• جنس نیمه‌هادی: Silicon (Si)

کاربردها

• مدارهای سوئیچینگ عمومی
• درایور LED و رله
• کنترل موتورهای DC کوچک
• تقویت‌کننده‌های سیگنال کم‌قدرت
• منابع تغذیه سوئیچینگ
• بردهای کنترلی و صنعتی
• تجهیزات صوتی و الکترونیکی مصرفی
• پروژه‌های مبتنی بر Arduino، AVR، STM32 و ESP32
• تجهیزات مخابراتی
• تعمیر و طراحی انواع بردهای SMD
