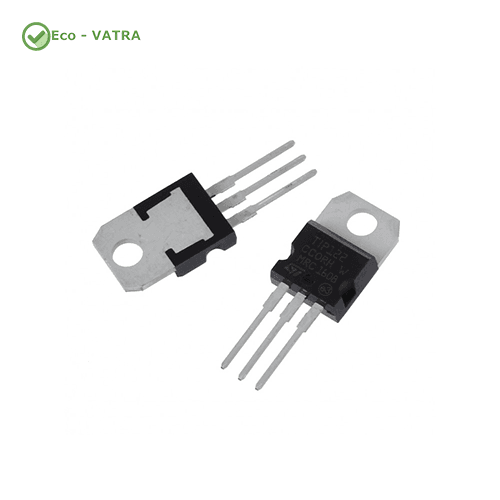

ترانزیستور قدرت TIP122 NPN-DIP- پکیج TO-220

ترانزیستور قدرت TIP122 NPN-DIP- پکیج TO-220، یک ترانزیستور قدرت NPN دارلینگتون (Darlington) با پکیج TO-220 و قابلیت نصب Through Hole است که برای کنترل بارهای پرجریان، سوئیچینگ و تقویت توان در مدارهای الکترونیکی طراحی شده است. این ترانزیستور با تحمل ولتاژ 100 ولت و جریان 5 آمپر، عملکردی پایدار و قابل‌اعتماد در مدارهای قدرت ارائه می‌دهد.

بهره جریان بسیار بالا، نصب آسان روی هیت‌سینک و قابلیت کنترل بارهای سنگین، TIP122 را به گزینه‌ای ایده‌آل برای راه‌اندازی موتورهای DC، رله‌ها، سلونوئیدها، منابع تغذیه، تجهیزات صنعتی و پروژه‌های مبتنی بر آردوینو و سایر میکروکنترلرها تبدیل کرده است.

ویژگی‌های فنی

• مدل: TIP122
• نوع ترانزیستور: NPN Darlington Power Transistor
• سری: TIP122
• نوع نصب: Through Hole
• پکیج: TO-220
• حداکثر ولتاژ کلکتور به امیتر (VCEO): 100V
• حداکثر ولتاژ کلکتور به بیس (VCBO): 100V
• حداکثر ولتاژ امیتر به بیس (VEBO): 5V
• حداکثر جریان کلکتور (IC): 5A
• حداکثر جریان نشتی کلکتور (Collector Cut-off Current): 200µA
• حداکثر دمای کاری: +150°C
• ابعاد:
  • ارتفاع: 9.15 میلی‌متر
  • طول: 10.4 میلی‌متر
  • عرض: 4.6 میلی‌متر

کاربردها

• راه‌اندازی موتورهای DC
• درایور رله، سلونوئید و شیر برقی
• کنترل نوارهای LED و بارهای پرجریان
• منابع تغذیه و مبدل‌های توان
• تقویت‌کننده‌های توان
• تجهیزات صنعتی و اتوماسیون
• سیستم‌های رباتیک
• مدارهای کنترل مبتنی بر Arduino، STM32، AVR و ESP32
• تجهیزات صوتی و آمپلی‌فایرها
• تعمیر و طراحی بردهای الکترونیکی قدرت
