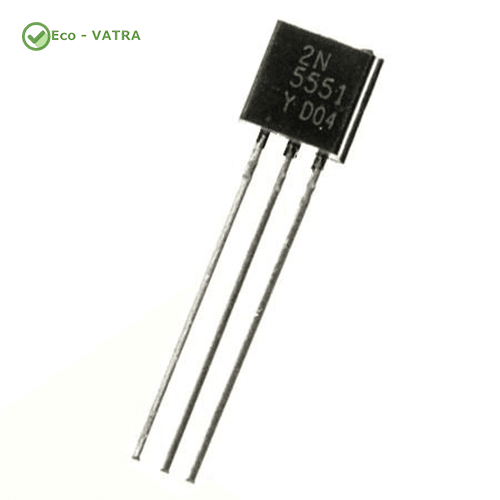

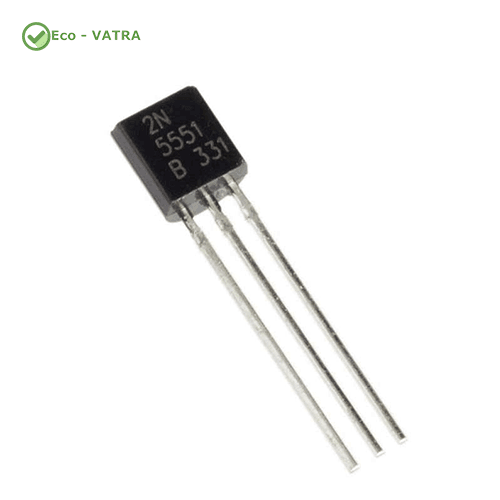

ترانزیستور 2N5551 NPN-DIP- پکیج TO-92

ترانزیستور 2N5551 NPN-DIP- پکیج TO-92، یک ترانزیستور NPN ولتاژ بالا با پکیج TO-92 است که برای مدارهای تقویت‌کننده و سوئیچینگ با ولتاژ بالا طراحی شده است. این ترانزیستور به دلیل تحمل ولتاژ 160 ولت، جریان خروجی مناسب، نویز پایین و سرعت عملکرد مطلوب، انتخابی ایده‌آل برای انواع مدارهای صنعتی، منابع تغذیه، تجهیزات مخابراتی، درایورهای نمایشگر و پروژه‌های الکترونیکی حرفه‌ای محسوب می‌شود.

اگر به دنبال یک ترانزیستور قابل اعتماد برای کاربردهای ولتاژ بالا هستید، 2N5551 یکی از بهترین گزینه‌های موجود در بازار است.

ویژگی‌های فنی

• نوع قطعه: NPN
• پکیج: TO-92
• ولتاژ کلکتور-امیتر (VCEO): 160V
• ولتاژ کلکتور-بیس (VCBO): 180V
• ولتاژ امیتر-بیس (VEBO): 6V
• جریان کلکتور (IC): حداکثر 600mA
• توان مصرفی (PD): 625mW در دمای 25°C
• مقاومت حرارتی (RθJA): برابر با 200°C/W
• بهره جریان مستقیم (hFE): بین 30 تا 250 بسته به جریان کلکتور
• فرکانس کاری (fT): حداقل 100MHz در جریان 10mA و ولتاژ 10V
• ولتاژ اشباع کلکتور-امیتر (VCE(sat)): حدود 0.2V در جریان 50mA
• ولتاژ بایاس بیس-امیتر (VBE(on)): حدود 1.0V در جریان 50mA
• دمای کاری: بین -55°C تا +150°C

کاربردها

• مدارهای تقویت‌کننده ولتاژ بالا
• مدارهای سوئیچینگ عمومی
• منابع تغذیه سوئیچینگ (SMPS)
• درایور رله و بارهای ولتاژ بالا
• درایور نمایشگرهای گازی (Gas Discharge Displays)
• تجهیزات مخابراتی و صنعتی
• مدارهای کنترل و اتوماسیون
• تجهیزات اندازه‌گیری و ابزار دقیق
• پروژه‌های مبتنی بر آردوینو، AVR، STM32 و ESP
• تعمیر و ساخت انواع بردهای الکترونیکی
