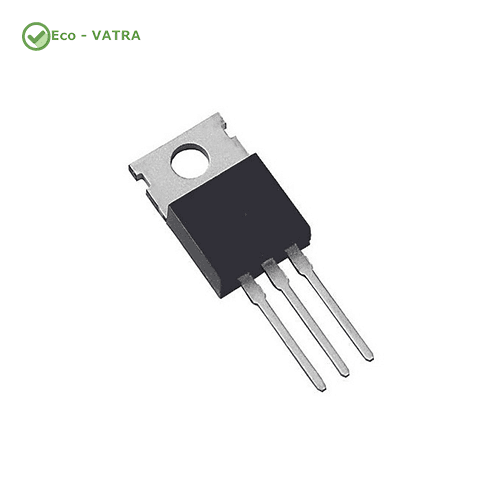

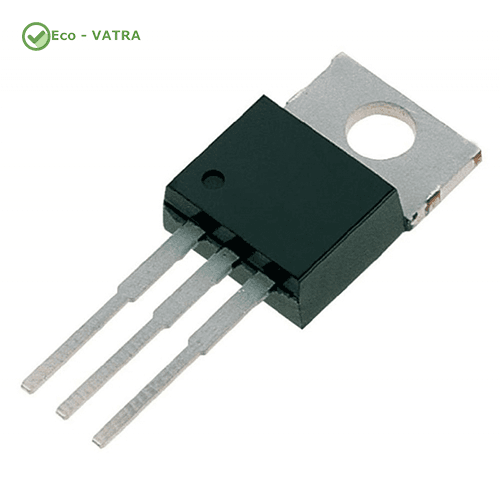

ترانزیستور قدرت TIP32C PNP-DIP-پکیج TO-220

ترانزیستور قدرت TIP32C PNP-DIP-پکیج TO-220، یک ترانزیستور قدرت PNP با پکیج TO-220-3 و قابلیت نصب Through Hole است که برای کاربردهای سوئیچینگ، تقویت توان و کنترل بارهای متوسط تا سنگین طراحی شده است. این ترانزیستور با تحمل ولتاژ 100 ولت، جریان 3 آمپر و توان تلفاتی 40 وات، گزینه‌ای ایده‌آل برای منابع تغذیه، تقویت‌کننده‌های صوتی، درایور موتور، مدارهای کنترلی و تجهیزات صنعتی محسوب می‌شود.

قابلیت نصب روی هیت‌سینک، عملکرد پایدار و کیفیت ساخت بالا، TIP32C را به یکی از ترانزیستورهای پرکاربرد در طراحی و تعمیر مدارهای قدرت تبدیل کرده است.

ویژگی‌های فنی

• مدل: TIP32C
• نوع ترانزیستور: PNP Bipolar Junction Transistor (BJT)
• پیکربندی: Single
• نوع نصب: Through Hole
• پکیج: TO-220-3
• حداکثر ولتاژ کلکتور به امیتر (VCEO): 100V
• حداکثر ولتاژ کلکتور به بیس (VCBO): 100V
• حداکثر ولتاژ امیتر به بیس (VEBO): 5V
• ولتاژ اشباع کلکتور به امیتر (VCE(sat)): 1.2V
• حداکثر جریان کلکتور (IC): 3A
• حداکثر توان تلفاتی (PD): 40W
• فرکانس گذار (fT): 3MHz
• محدوده دمای کاری: 65- تا +150 درجه سانتی‌گراد

کاربردها

• منابع تغذیه و رگولاتورهای ولتاژ
• تقویت‌کننده‌های صوتی و آمپلی‌فایرها
• درایور موتورهای DC
• مدارهای سوئیچینگ قدرت
• راه‌اندازی رله، سلونوئید و شیر برقی
• تجهیزات صنعتی و اتوماسیون
• کنترل بارهای DC
• تجهیزات اندازه‌گیری و ابزار دقیق
• پروژه‌های مبتنی بر Arduino، STM32، AVR و ESP32
• تعمیر و طراحی انواع بردهای الکترونیکی قدرت
