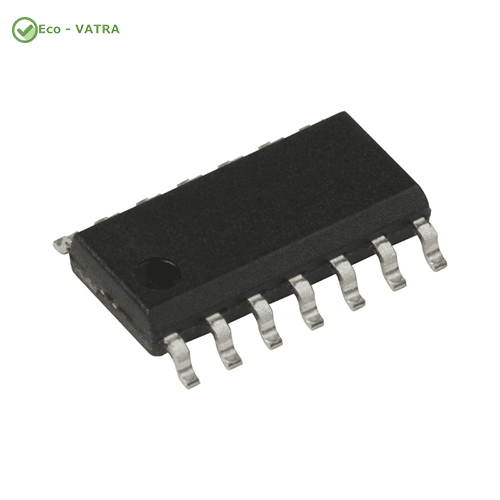

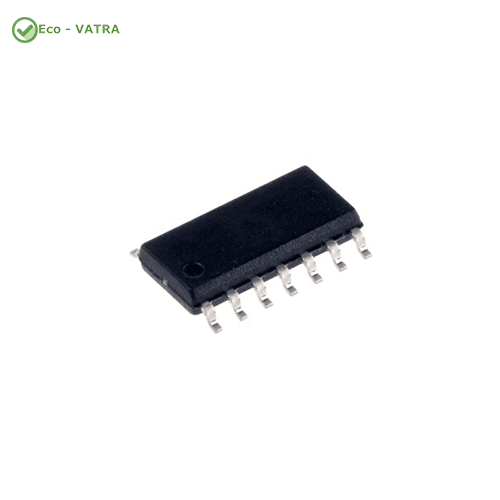

تراشه آپ امپ LM324 پکیج Original -SO-14

تراشه آپ امپ LM324 پکیج Original -SO-14، یک آپ‌امپ چهارکاناله (Quad Operational Amplifier) کم‌مصرف و پرکاربرد است که از چهار تقویت‌کننده عملیاتی مستقل در یک تراشه تشکیل شده است. این آی‌سی با قابلیت کار در منبع تغذیه تک‌قطبی یا دو قطبی، گزینه‌ای ایده‌آل برای طراحی مدارهای تقویت‌کننده، فیلترهای اکتیو، مقایسه‌کننده، تجهیزات اندازه‌گیری، کنترل صنعتی و پروژه‌های الکترونیکی محسوب می‌شود.

نسخه Original این محصول، عملکرد پایدار، نویز پایین و کیفیت ساخت بالاتری نسبت به نمونه‌های متفرقه ارائه می‌دهد. پکیج SO-14 نیز آن را برای مونتاژ SMD و تولید انبوه بردهای الکترونیکی مناسب کرده است.

ویژگی‌های فنی

• مدل: LM324-N
• نوع قطعه: آپ‌امپ (Operational Amplifier)
• تعداد کانال: 4 کاناله
• نوع پکیج: SOIC-14
• روش نصب: SMD/SMT
• ولتاژ تغذیه کاری: 3V تا 32V
• ولتاژ تغذیه دوگانه: ±1.5V تا ±16V
• حداکثر ولتاژ تغذیه: 32V
• جریان خروجی هر کانال: 40mA
• پهنای باند بهره (GBP): 1MHz
• نرخ تغییرات خروجی (Slew Rate): 0.5V/µs
• نسبت حذف مد مشترک (CMRR): 65dB تا 85dB
• جریان بایاس ورودی: 100nA
• ولتاژ آفست ورودی: 7mV
• جریان مصرفی کاری: 180µA
• قابلیت Shutdown: ندارد
• نوع تغذیه: تک‌قطبی و دو‌قطبی
• دمای کاری: 0°C تا +70°C
• سری: LM324-N

کاربردها

• مدارهای تقویت‌کننده سیگنال
• فیلترهای اکتیو (Active Filters)
• مدارهای مقایسه‌کننده (Comparator)
• تقویت‌کننده سنسورها
• تجهیزات اندازه‌گیری و ابزار دقیق
• منابع تغذیه و کنترل ولتاژ
• سیستم‌های کنترل صنعتی
• پروژه‌های آردوینو، STM32، AVR و ESP32
• تجهیزات پزشکی و مخابراتی
• طراحی و تعمیر انواع بردهای الکترونیکی
• تقویت‌کننده سیگنال‌های آنالوگ
• مدارهای فیلتر فعال
• مدارهای مقایسه‌کننده ولتاژ
• تقویت‌کننده سنسورها
• مدارهای اندازه‌گیری الکترونیکی
• سیستم‌های کنترل صنعتی
• مدارهای پردازش سیگنال
• پروژه‌های آموزشی الکترونیک
• تجهیزات تست و آزمایشگاهی
• بردهای کنترل و اتوماسیون
