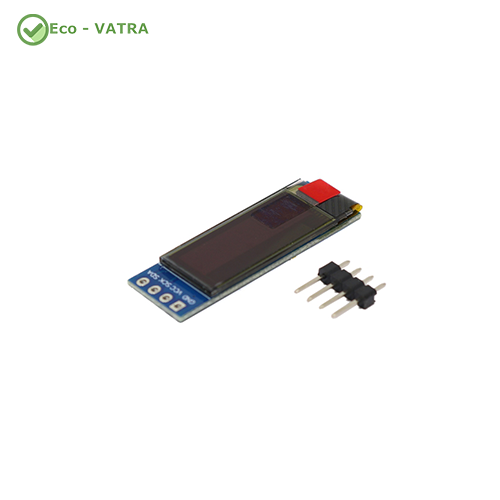

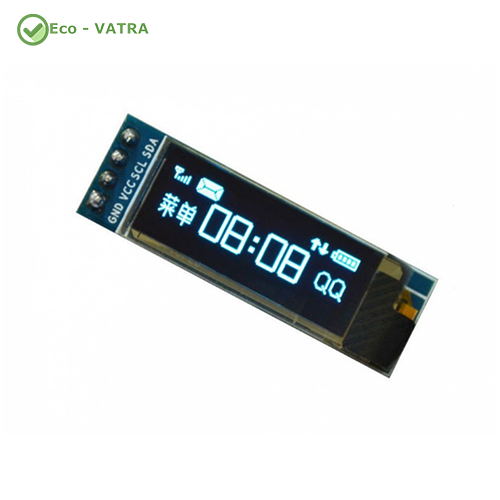

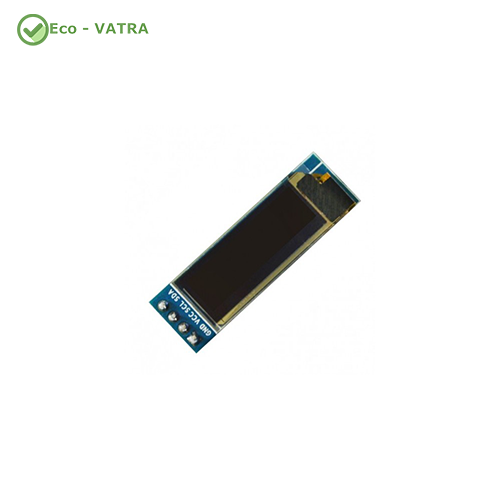

ماژول نمایشگر 32*128 OLED رنگ آبی 0.91 اینچی SSD1306 با رابط IIC

ماژول نمایشگر 32*128 OLED رنگ آبی 0.91 اینچی SSD1306 با رابط IIC، یک راهکار کوچک، کم‌مصرف و کاربردی برای نمایش اطلاعات در پروژه‌های الکترونیکی و سیستم‌های تعبیه‌شده است. این نمایشگر با رزولوشن 128×32 پیکسل و فناوری OLED، بدون نیاز به نور پس‌زمینه تصاویر و نوشته‌ها را با کنتراست مناسب نمایش می‌دهد.

رابط ارتباطی I2C باعث می‌شود تنها با استفاده از دو خط ارتباطی SDA و SCL به میکروکنترلر متصل شود و در نتیجه فضای بسیار کمی از پایه‌های ورودی/خروجی کنترلر را اشغال کند. ابعاد کوچک، مصرف توان حدود 0.08 وات، زاویه دید بیش از 160 درجه و پشتیبانی از ولتاژ 3.3 تا 5 ولت، این ماژول را به گزینه‌ای مناسب برای انواع پروژه‌های Arduino، ESP، STM32، Raspberry Pi و تجهیزات هوشمند و قابل‌حمل تبدیل کرده است.

ویژگی‌های فنی

• نوع نمایشگر: OLED تک‌رنگ آبی
• اندازه نمایشگر: 0.91 اینچ
• رزولوشن: 128 × 32 پیکسل
• کنترلر / Driver IC: SSD1306
• رابط ارتباطی: I2C / IIC
• پایه‌های ارتباطی: SDA و SCL
• ولتاژ تغذیه: 3.3 تا 5 ولت DC
• مصرف توان: حدود 0.08 وات در حالت روشن بودن کامل صفحه
• زاویه دید: بیش از 160 درجه
• محدوده دمای کاری: 30- تا 70+ درجه سانتی‌گراد

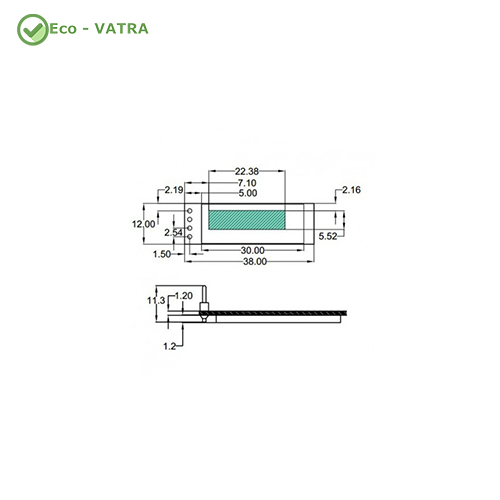

• ابعاد ماژول: 38 × 11.9 × 3.9 میلی‌متر

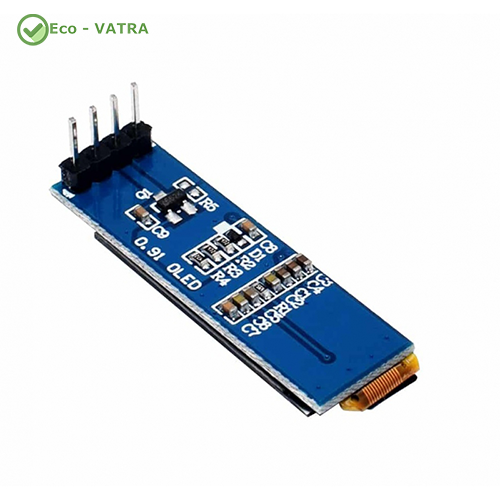

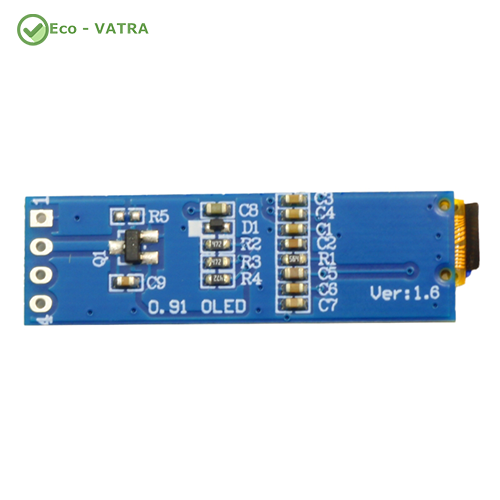

• مقاومت Pull-Up خطوط SDA و SCL: 4.7kΩ
• فناوری OLED: Self-Luminous و بدون نیاز به Backlight
• سازگار با انواع میکروکنترلرها و بردهای توسعه مانند Arduino، Raspberry Pi و STM32
• نیاز به تنها 2 پایه I/O برای ارتباط I2C

کاربردهای محصول

• نمایش اطلاعات در پروژه‌های Arduino و ESP
• نمایش مقادیر سنسورها مانند دما، رطوبت، فشار و کیفیت هوا
• نمایش وضعیت تجهیزات و دستگاه‌های الکترونیکی
• نمایش منو و تنظیمات ساده در تجهیزات کنترلی
• ساخت پنل‌های کنترلی کوچک
• تجهیزات هوشمندسازی ساختمان
• سیستم‌های کنترل و مانیتورینگ
• پروژه‌های IoT
• نمایش اطلاعات در تجهیزات قابل‌حمل
• نمایش وضعیت باتری، ولتاژ، جریان و پارامترهای الکتریکی
• پروژه‌های رباتیک و آموزشی
• تجهیزات دارای محدودیت فضای نصب
• نمایشگر وضعیت برای بردهای STM32، Arduino، Raspberry Pi و میکروکنترلرهای مشابه

مزایای استفاده از

ابعاد بسیار کوچک: با ابعاد حدود 38×11.9 میلی‌متر، برای طراحی تجهیزات فشرده و بردهایی که فضای محدودی دارند مناسب است.

مصرف انرژی پایین: فناوری OLED بدون نور پس‌زمینه کار می‌کند و مصرف توان اعلام‌شده برای روشن بودن کامل صفحه حدود 0.08 وات است؛ بنابراین برای تجهیزات کم‌مصرف و قابل‌حمل گزینه مناسبی محسوب می‌شود.

اتصال ساده: رابط I2C امکان ارتباط با میکروکنترلر را تنها از طریق خطوط SDA و SCL فراهم می‌کند و تعداد پایه‌های موردنیاز را کاهش می‌دهد.

خوانایی مناسب: OLED به دلیل تولید نور توسط خود پیکسل‌ها، کنتراست مناسبی ارائه می‌دهد و بدون نیاز به Backlight کار می‌کند.

سازگاری بالا: امکان استفاده در کنار طیف گسترده‌ای از بردها و میکروکنترلرها، انعطاف‌پذیری آن را در طراحی پروژه‌های مختلف افزایش می‌دهد.

مناسب برای نمایش اطلاعات لحظه‌ای: اندازه کوچک و رابط I2C باعث می‌شود برای نمایش وضعیت دستگاه، مقادیر سنسورها، پارامترهای کنترلی و اطلاعات سیستم در پروژه‌های Embedded و IoT بسیار کاربردی باشد.
