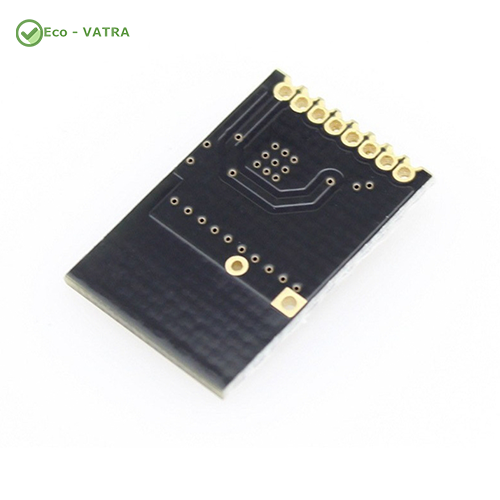

ماژول Mini NRF24L01 همراه با SMD wireless

ماژول Mini NRF24L01 همراه با SMD wireless یک ماژول ارتباط بی‌سیم کوچک و کم‌مصرف مبتنی بر تراشه NRF24L01+ است که برای ارسال و دریافت داده در باند فرکانسی 2.4GHz طراحی شده است.

این ماژول از ارتباط دوطرفه و نرخ انتقال داده تا 2Mbps پشتیبانی می‌کند و با بهره‌گیری از مدولاسیون GFSK و فناوری Enhanced ShockBurst، گزینه‌ای مناسب برای ایجاد ارتباط بی‌سیم بین میکروکنترلرها و تجهیزات الکترونیکی محسوب می‌شود.

ابعاد بسیار کوچک، آنتن PCB داخلی، مصرف جریان پایین و امکان ایجاد شبکه‌ای از چند ماژول، آن را برای پروژه‌های رباتیک، اینترنت اشیا، کنترل از راه دور و سیستم‌های مانیتورینگ مناسب کرده است.

ویژگی‌ها و مشخصات فنی

• مدل: Mini NRF24L01+ SMD
• تراشه اصلی: NRF24L01+
• نوع ارتباط: Wireless RF
• فرکانس کاری: 2.4GHz
• حداکثر نرخ انتقال داده: 2Mbps
• نوع مدولاسیون: GFSK
• ارتباط: دوطرفه (Transceiver)
• فناوری ارتباطی: Enhanced ShockBurst
• جریان مصرفی: حدود 12mA
• ولتاژ کاری تراشه: 1.9 تا 3.6V DC
• دارای رگولاتور داخلی
• قابلیت کار با پین‌های دیتای 5V

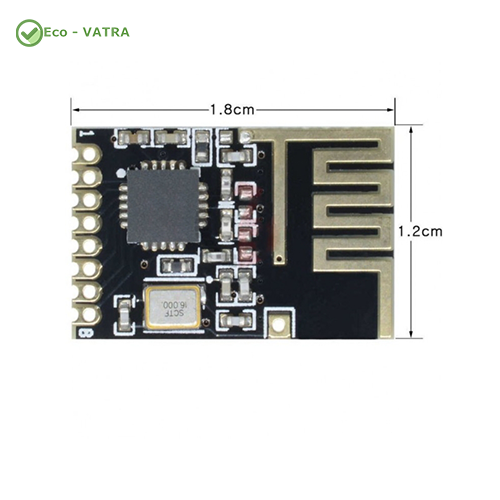

• دارای آنتن PCB داخلی
• نیاز به تعداد بسیار کمی قطعات خارجی
• قابلیت اتصال چند ماژول به یکدیگر و ایجاد شبکه بی‌سیم محلی

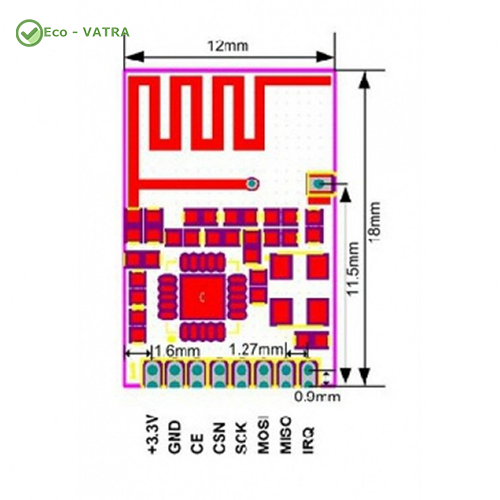

• طراحی SMD با ابعاد بسیار کوچک
• مناسب برای فضاهای محدود در طراحی برد
• نرخ انتقال داده بالا برای ارتباطات بی‌سیم
• مناسب برای ارسال و دریافت اطلاعات بین دو یا چند تجهیز

کاربردها

• ارتباط بی‌سیم بین Arduino، ESP و میکروکنترلرها
• پروژه‌های Internet of Things (IoT)
• سیستم‌های کنترل از راه دور
• ساخت ریموت کنترل و گیرنده بی‌سیم
• پروژه‌های رباتیک
• ساخت خودروهای کنترلی
• سیستم‌های مانیتورینگ و انتقال داده
• انتقال اطلاعات بین چند برد الکترونیکی
• سیستم‌های اتوماسیون و هوشمندسازی
• پروژه‌های سنجش و ارسال اطلاعات سنسورها
• ساخت شبکه بی‌سیم محلی بین تجهیزات الکترونیکی
• پروژه‌های آموزشی و تحقیقاتی مخابرات و الکترونیک

مزایا

• ابعاد بسیار کوچک و مناسب برای طراحی‌های فشرده
• ارتباط دوطرفه با قابلیت ارسال و دریافت داده
• نرخ انتقال داده تا 2Mbps
• مصرف جریان پایین
• دارای آنتن PCB داخلی
• مجهز به رگولاتور داخلی
• پشتیبانی از منطق دیتای 5V
• قابلیت استفاده از چند ماژول در یک شبکه بی‌سیم
• تعداد کم قطعات جانبی موردنیاز
• مناسب برای پروژه‌های رباتیک، IoT و کنترل بی‌سیم

نکات مهم در استفاده

• این ماژول به‌تنهایی فرستنده یا گیرنده مستقل با ورودی کلید و خروجی رله نیست و برای کنترل و تبادل داده به یک میکروکنترلر یا سیستم پردازشی نیاز دارد.
• تغذیه تراشه باید در محدوده 1.9 تا 3.6 ولت باشد.
• طبق اطلاعات صفحه محصول، پین‌های دیتا قابلیت تحمل سطح 5V را دارند.
• نسخه Mini دارای آنتن PCB داخلی است و کانکتور استاندارد برای اتصال آنتن خارجی ندارد.
• برد ارتباطی واقعی به شرایط محیط، موانع، تداخل فرکانسی، نرخ انتقال داده و طراحی سیستم وابسته است؛ بنابراین مقدار 2Mbps به معنی برد بیشتر نیست.
• برای دستیابی به ارتباط پایدار، استفاده از تغذیه مناسب و نزدیک‌بودن خازن‌های بای‌پس به ماژول اهمیت دارد.
