آمپرمتر ولتمتر DC روپنلی 50 آمپر 0V-100V شانت خور

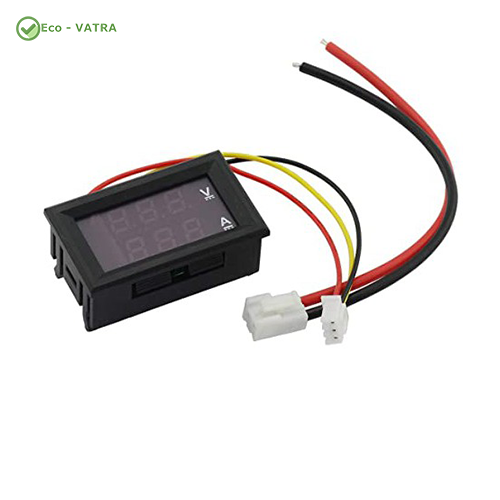

آمپرمتر ولتمتر DC روپنلی 50 آمپر 0V-100V شانت خور، یک ماژول اندازه‌گیری دیجیتال برای نمایش هم‌زمان ولتاژ و جریان DC است که امکان اندازه‌گیری ولتاژ در محدوده 0 تا 100 ولت و جریان تا 50 آمپر را فراهم می‌کند. این ماژول به نمایشگر دیجیتال دو ردیفه مجهز شده و ولتاژ و جریان اندازه‌گیری‌شده را با رزولوشن مناسب نمایش می‌دهد. برای اندازه‌گیری جریان، استفاده از شنت خارجی مناسب الزامی است. طراحی روپنلی و ابعاد جمع‌وجور این ولت‌متر آمپرمتر، آن را برای نصب روی تابلوها، منابع تغذیه، تجهیزات الکترونیکی، سیستم‌های باتری و پروژه‌های DIY مناسب می‌کند.

ویژگی‌ها و مشخصات فنی

• مدل: DSN-VC288
• نوع: آمپرمتر و ولتمتر دیجیتال DC روپنلی
• محدوده اندازه‌گیری ولتاژ: 0 تا 100V DC
• محدوده اندازه‌گیری جریان: 0 تا 50A DC

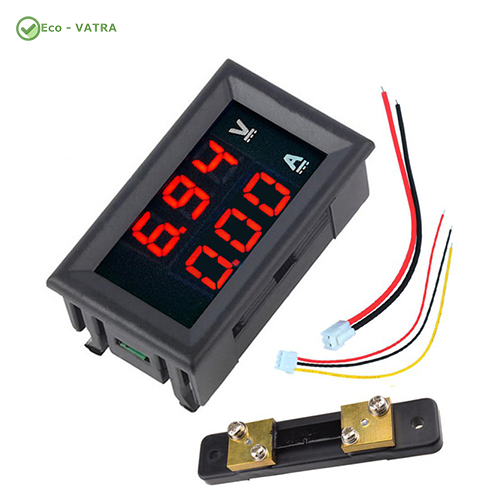

• نیازمند شنت خارجی برای اندازه‌گیری جریان
• ولتاژ تغذیه ماژول: 4.5 تا 30V DC
• دقت اندازه‌گیری: ±1% ±1 رقم
• رزولوشن ولتاژ: 0.1V
• رزولوشن جریان: 0.01A
• نمایش هم‌زمان ولتاژ و جریان
• نمایشگر دیجیتال 0.28 اینچی

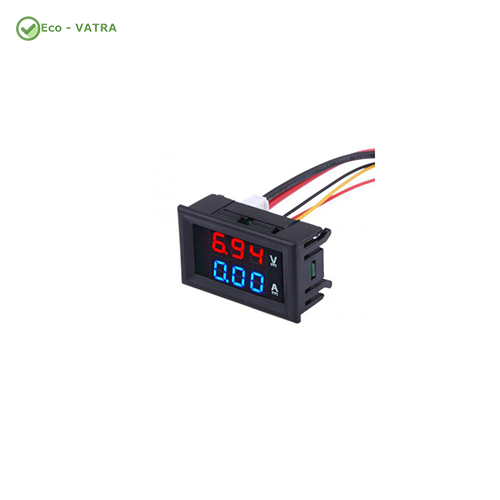

• نمایشگر دو رنگ قرمز و آبی
• زمان به‌روزرسانی نمایشگر: حدود 300 میلی‌ثانیه
• دمای کاری: 10- تا 65+ درجه سانتی‌گراد
• رطوبت کاری: 10 تا 80 درصد، بدون تراکم

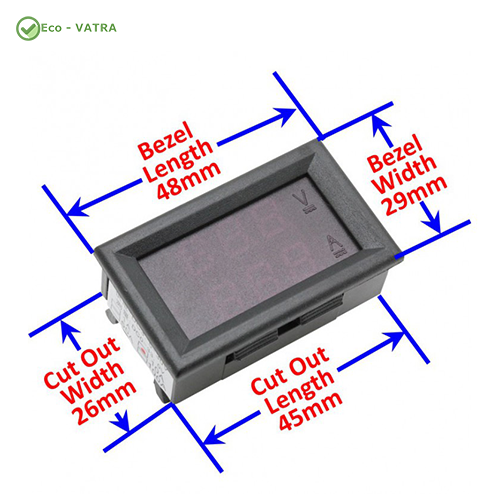

• ابعاد: 48 × 29 × 22 میلی‌متر
• مناسب برای نصب روی پنل و تابلو
• شنت جریان همراه محصول ارائه نمی‌شود

کاربردها

• اندازه‌گیری و پایش ولتاژ و جریان در سیستم‌های خورشیدی
• نظارت بر وضعیت باتری خودرو و موتورسیکلت
• استفاده در منابع تغذیه DC و منابع تغذیه سوئیچینگ
• اندازه‌گیری جریان و ولتاژ در تجهیزات الکترونیکی
• تابلوها و پنل‌های کنترل و مانیتورینگ DC
• پروژه‌های رباتیک و الکترونیکی
• پروژه‌های DIY و آزمایشگاهی
• سیستم‌های باتری و تجهیزات برق DC

نکات مهم در استفاده

• برای اندازه‌گیری جریان تا 50 آمپر، شنت خارجی مناسب الزامی است.
• شنت همراه این محصول ارائه نمی‌شود و باید به‌صورت جداگانه تهیه شود.
• ولتاژ تغذیه ماژول باید در محدوده 4 تا 30 ولت DC قرار داشته باشد.
• آمپرمتر باید در بخش منفی مدار تحت آزمایش قرار گیرد.

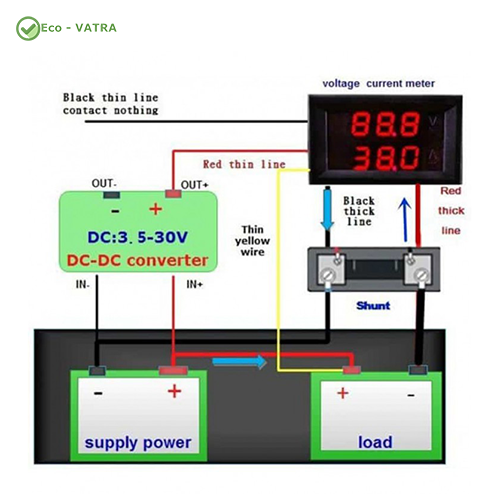

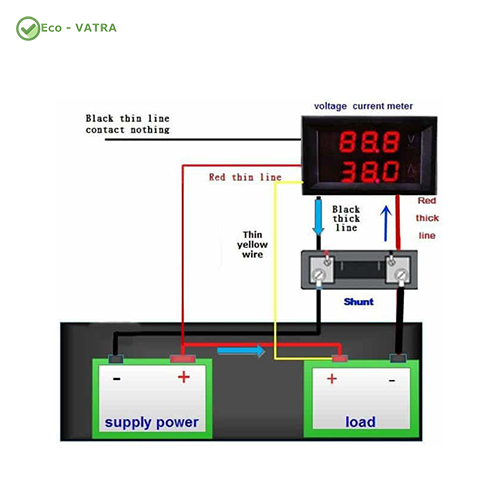

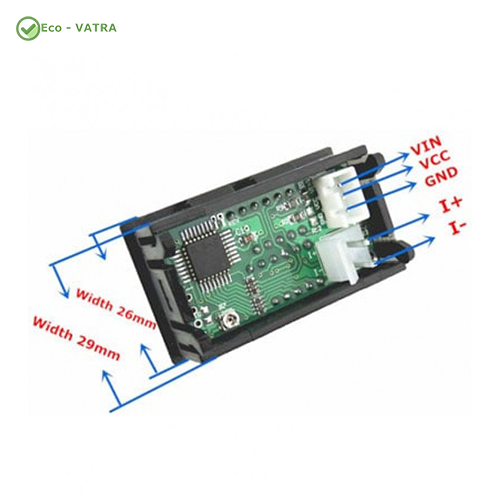

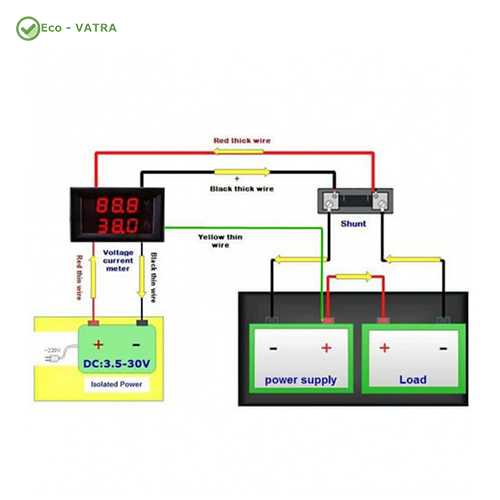

• اتصال سیم‌ها باید مطابق دیاگرام سیم‌بندی انجام شود؛ اتصال اشتباه ممکن است به ماژول آسیب برساند.
• در جریان‌های بالاتر از 5 آمپر و استفاده طولانی‌مدت، اتصال محکم و مناسب سیم‌های مسیر جریان اهمیت زیادی دارد.
• در صورت استفاده صرفاً به‌عنوان ولتمتر، برای جلوگیری از چشمک‌زدن نمایش جریان، اتصال صحیح سیم مربوط به ورودی جریان ضروری است.
• برای اندازه‌گیری جریان، انتخاب شنت متناسب با محدوده جریان و مشخصات ماژول ضروری است.
