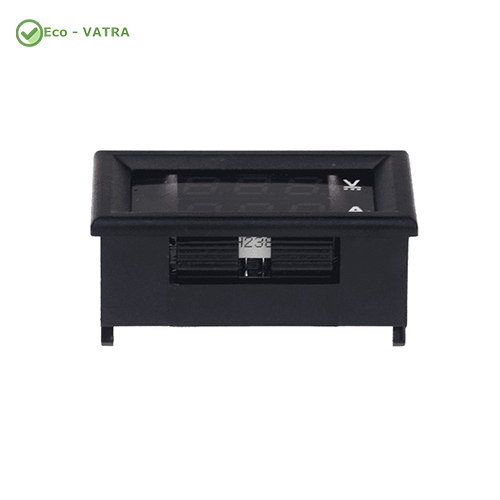

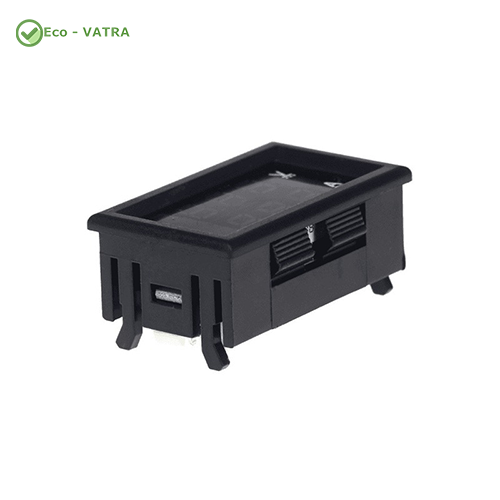

ولتمتر و آمپرمتر DC روپنلی 10 آمپر 0v-100v دو رنگ قرمز و آبی

ولتمتر و آمپرمتر DC روپنلی 10 آمپر 0v-100v دو رنگ قرمز و آبی، یک ماژول اندازه‌گیری دقیق و کاربردی برای نمایش هم‌زمان ولتاژ و جریان در مدارهای جریان مستقیم است. این ماژول با قابلیت اندازه‌گیری ولتاژ تا 100 ولت و جریان تا 10 آمپر، انتخابی مناسب برای منابع تغذیه، سیستم‌های باتری، پروژه‌های الکترونیکی و تابلوهای کنترلی محسوب می‌شود.

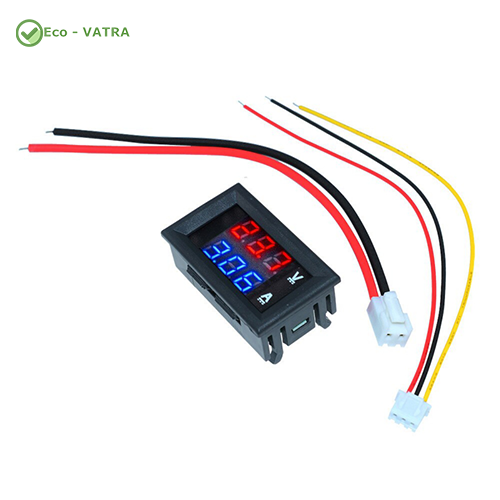

نمایشگر LED دو رنگ با نمایش ولتاژ به رنگ قرمز و جریان به رنگ آبی، خوانایی بسیار خوبی ایجاد می‌کند و امکان مشاهده سریع مقادیر را فراهم می‌سازد. این ماژول بدون نیاز به منبع تغذیه مستقل و با استفاده از شنت داخلی، به‌سادگی در مدار نصب می‌شود و برای استفاده در پروژه‌های DIY، سیستم‌های خورشیدی کوچک و تجهیزات آزمایشگاهی گزینه‌ای ایده‌آل است.

ویژگی‌ها و مشخصات فنی

• نوع محصول: ولتمتر و آمپرمتر دیجیتال DC روپنلی
• محدوده اندازه‌گیری ولتاژ: 0 تا 100 ولت DC
• محدوده اندازه‌گیری جریان: 0.05 تا 10 آمپر DC
• عدم نمایش جریان کمتر از: 0.05 آمپر
• دارای شنت داخلی
• بدون نیاز به شنت خارجی
• ولتاژ کاری ماژول: 4 تا 30 ولت DC
• ولتاژ پیشنهادی تغذیه: 5 تا 12 ولت DC

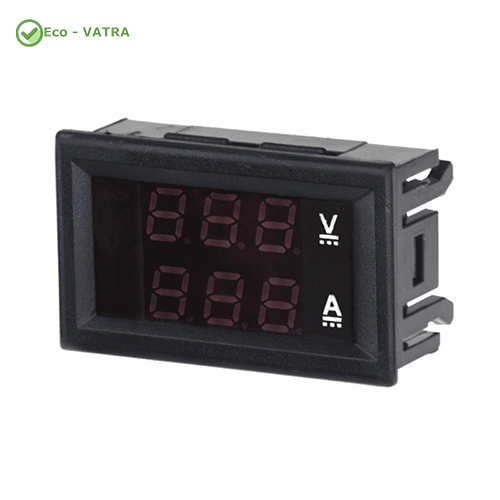

• نمایشگر: LED سه رقمی 0.28 اینچی
• رنگ نمایش ولتاژ: قرمز
• رنگ نمایش جریان: آبی
• سرعت به‌روزرسانی: حدود 300 میلی‌ثانیه

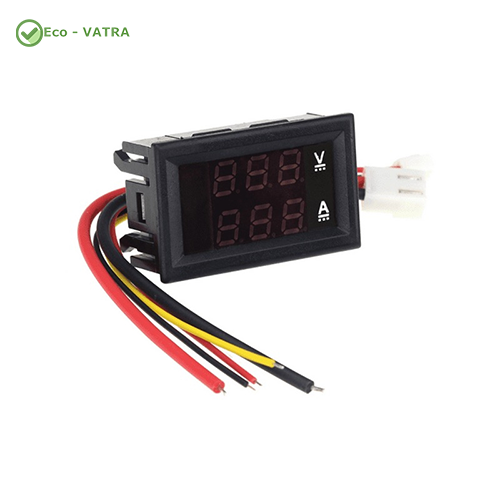

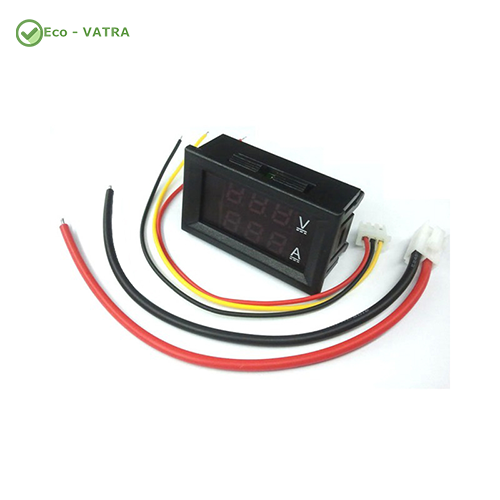

• نوع سیم‌بندی: 5 سیمه
• دارای حفاظت در برابر اتصال معکوس تغذیه
• ابعاد: 48 × 29 × 21 میلی‌متر
• نوع نصب: روپنلی
• مناسب برای اندازه‌گیری مستقیم جریان تا 10 آمپر

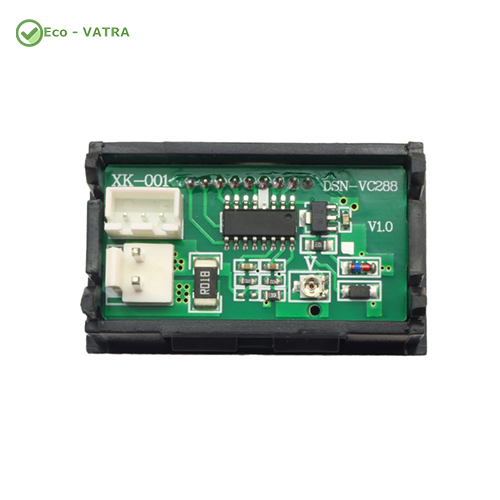

• قابلیت کالیبراسیون ولتاژ از طریق پتانسیومتر روی برد

کاربردها

• مانیتورینگ منابع تغذیه DC
• نمایش ولتاژ و جریان باتری‌ها
• سیستم‌های خورشیدی کوچک
• پاوربانک‌ها و شارژرهای سفارشی
• بررسی عملکرد مبدل‌های DC-DC
• تجهیزات آزمایشگاهی و آموزشی
• تابلوهای کنترل و مانیتورینگ DC
• پروژه‌های Arduino، ESP و Raspberry Pi
• تجهیزات قابل‌حمل و باتری‌محور
• نمایش لحظه‌ای توان مصرفی مدار

مزایا

• نمایش هم‌زمان ولتاژ و جریان
• تفکیک آسان مقادیر با نمایش دو رنگ
• عدم نیاز به منبع تغذیه جداگانه
• دارای شنت داخلی و سیم‌بندی ساده
• ابعاد کوچک و مناسب برای نصب روی پنل
• حفاظت در برابر اتصال معکوس
• مناسب برای پروژه‌های آموزشی، صنعتی سبک و DIY

نکات مهم در استفاده

• این مدل دارای شنت داخلی است و نباید جریان بیش از 10 آمپر از آن عبور کند.
• برای جریان‌های بالاتر باید از مدل‌های شنت‌خور خارجی استفاده شود.
• این ماژول فقط برای اندازه‌گیری ولتاژ DC طراحی شده و برای ولتاژ AC مناسب نیست.
• در صورت استفاده در ولتاژهای بالاتر از 24 ولت، توصیه می‌شود تغذیه ماژول به‌صورت جداگانه تأمین شود.
