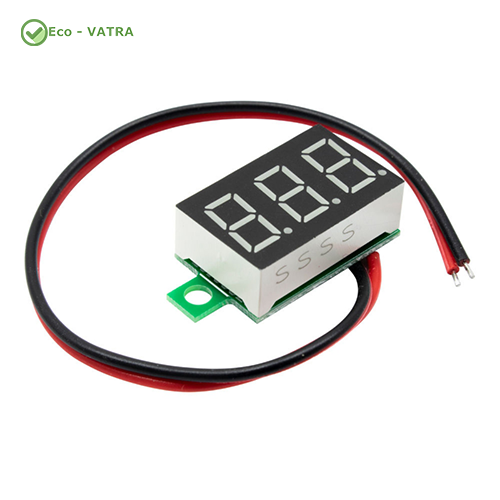

ماژول ولتمتر سایز 0.36 اینچ 2 سیم روپنلی

ماژول ولتمتر سایز 0.36 اینچ 2 سیم روپنلی، یک ابزار کوچک و کاربردی برای اندازه‌گیری و نمایش ولتاژ DC در محدوده 4.5 تا 30 ولت است. این ولتمتر با نمایشگر LED سه‌رقمی قرمز، امکان مشاهده سریع ولتاژ مدار را فراهم می‌کند و به دلیل طراحی دو سیمه، تغذیه ماژول و ولتاژ مورد اندازه‌گیری از طریق همان دو سیم انجام می‌شود؛ بنابراین نیازی به منبع تغذیه مجزا ندارد.

ابعاد کوچک، نصب روپنلی و حفاظت در برابر اتصال معکوس، این ماژول را برای استفاده در تابلوهای کنترل، منابع تغذیه، تجهیزات باتری‌محور، سیستم‌های خورشیدی کوچک، خودرو و پروژه‌های الکترونیکی DIY مناسب کرده است.

ویژگی‌ها و مشخصات فنی

• نوع محصول: ولتمتر دیجیتال DC روپنلی
• نوع سیم‌بندی: 2 سیمه

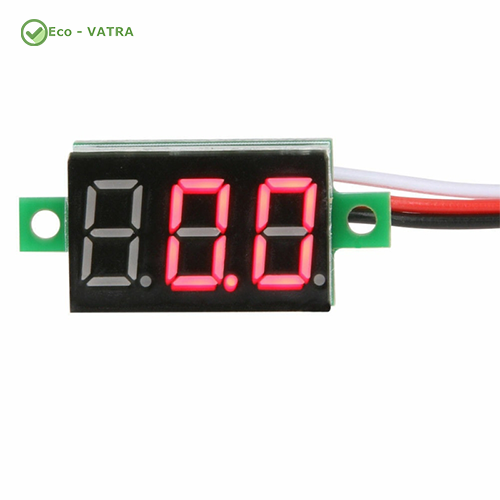

• رنگ نمایشگر: قرمز
• اندازه نمایشگر: 0.36 اینچ
• تعداد ارقام نمایشگر: 3 رقمی
• محدوده اندازه‌گیری: 4.5 تا 30 ولت DC
• ولتاژ تغذیه: 4.5 تا 30 ولت DC
• عدم نیاز به منبع تغذیه مجزا
• تغذیه ماژول از همان ولتاژ مورد اندازه‌گیری
• رزولوشن نمایش: 0.01 ولت
• دقت اندازه‌گیری: حدود ±1% + 1 Digit
• نرخ به‌روزرسانی نمایشگر: حدود 200 تا 500 میلی‌ثانیه
• جریان مصرفی: کمتر از 20 میلی‌آمپر
• دارای حفاظت در برابر اتصال معکوس قطب‌های تغذیه
• دمای کاری: 10- تا 65+ درجه سانتی‌گراد
• ابعاد تقریبی: 35 × 23 × 20 میلی‌متر
• مناسب برای نصب روی پنل و محفظه تجهیزات

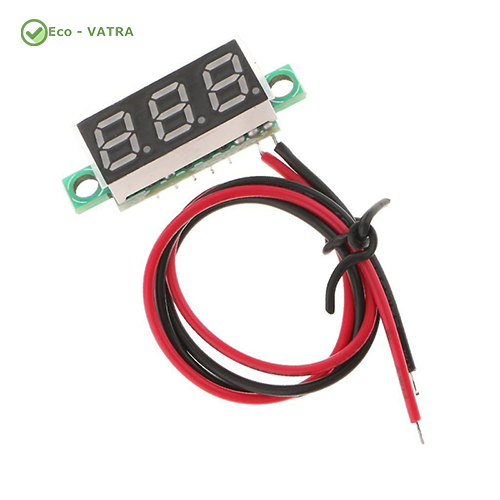

• سیم قرمز: اتصال به مثبت
• سیم مشکی: اتصال به منفی

کاربردها

• نمایش ولتاژ باتری‌های DC
• مانیتورینگ باتری در تجهیزات پشتیبان
• نمایش ولتاژ در منابع تغذیه DC
• استفاده در تابلوهای کنترل و تجهیزات صنعتی
• نمایش ولتاژ در دستگاه‌های DIY
• استفاده در مدارهای رله و کنترل
• مانیتورینگ ولتاژ تجهیزات خودرویی و موتورسیکلت
• سیستم‌های خورشیدی کوچک و PV
• تجهیزات آزمایشگاهی و تست الکترونیکی
• نمایش ولتاژ مدارهای الکترونیکی و ماژول‌های DC

مزایا

• دو سیمه و بسیار ساده برای نصب
• عدم نیاز به تغذیه جداگانه
• نمایشگر LED قرمز با خوانایی مناسب
• ابعاد کوچک و مناسب برای نصب روپنلی
• مصرف جریان بسیار پایین
• دارای حفاظت در برابر اتصال معکوس
• رزولوشن نمایش مناسب برای کاربردهای عمومی
• قابلیت استفاده در محدوده گسترده 4.5 تا 30V DC
• مناسب برای پروژه‌های الکترونیکی، صنعتی و DIY

نکات مهم در استفاده

• این مدل برای اندازه‌گیری ولتاژ DC طراحی شده و برای اندازه‌گیری مستقیم ولتاژ AC مناسب نیست.
• ولتاژ ورودی نباید از 30 ولت DC بیشتر شود.
• از آنجا که این مدل دو سیمه است، همان ولتاژی که اندازه‌گیری می‌شود، تغذیه ماژول را نیز تأمین می‌کند.
• در ولتاژهای پایین، ممکن است شدت نور نمایشگر کاهش پیدا کند، اما طبق مشخصات صفحه محصول اندازه‌گیری همچنان انجام می‌شود.
• برای اندازه‌گیری دقیق‌تر، نمایش اعشار متناسب با مقدار ولتاژ تغییر می‌کند؛ در ولتاژهای پایین‌تر از 10 ولت، نمایش با دو رقم اعشار و در ولتاژهای بالاتر با یک رقم اعشار انجام می‌شود.
