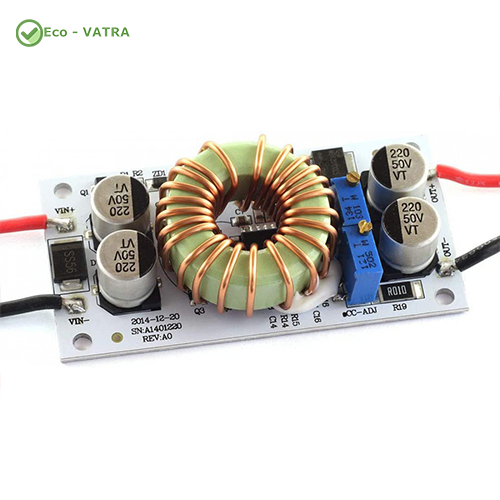

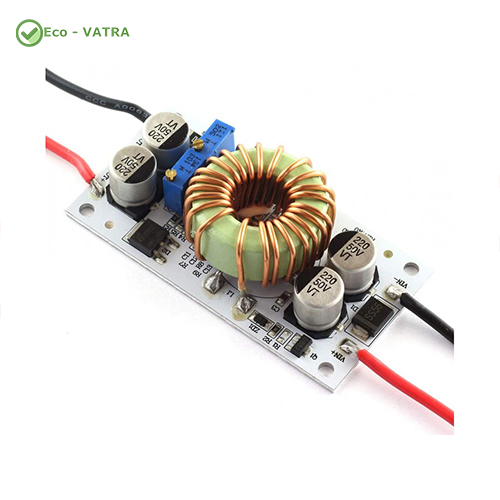

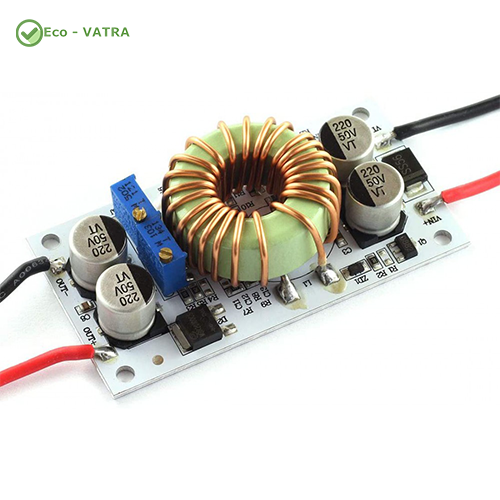

ماژول مبدل DC-DC افزاینده 250W برد آلومینیومی

ماژول مبدل DC-DC افزاینده 250W برد آلومینیومی ، یک بوست‌کانورتر توان‌بالا برای افزایش ولتاژ منابع DC است که امکان تبدیل ولتاژ ورودی 10 تا 40 ولت به خروجی قابل تنظیم 10 تا 50 ولت DC را فراهم می‌کند. این ماژول به دو پتانسیومتر چنددور برای تنظیم ولتاژ خروجی و جریان مجهز شده و با بهره‌گیری از سلف حلقوی، ترانزیستورهای قدرت و دیودهای سرعت‌بالا، برای پروژه‌های الکترونیک قدرت و کاربردهای نیمه‌صنعتی مناسب است.

برد آلومینیومی نیز به انتقال و دفع حرارت قطعات قدرت کمک می‌کند و در جریان‌های بالاتر از 4 آمپر، استفاده از خنک‌کاری مناسب اهمیت ویژه‌ای دارد.

ویژگی‌ها و مشخصات فنی

• نوع ماژول: مبدل DC-DC افزاینده (Boost Converter)
• توان نامی اعلام‌شده: 250 وات
• ولتاژ ورودی: 10 تا 40 ولت DC
• ولتاژ خروجی: 10 تا 50 ولت DC
• حداکثر جریان خروجی: 6 آمپر
• حداکثر جریان ورودی: 6 آمپر

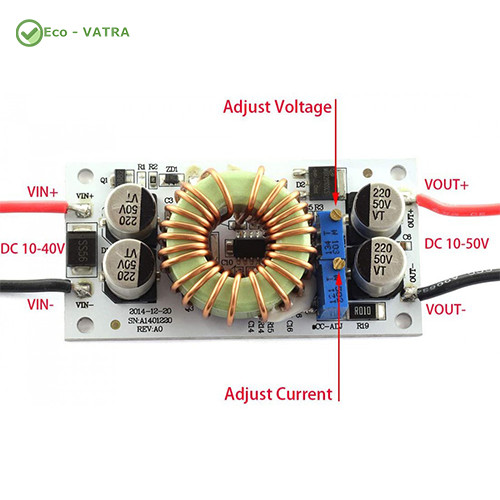

• قابلیت تنظیم ولتاژ خروجی
• قابلیت تنظیم جریان خروجی
• مجهز به دو پتانسیومتر چنددور
• دارای سلف حلقوی Toroidal
• مجهز به ترانزیستورهای قدرت
• مجهز به دیودهای سرعت‌بالا
• دارای خازن‌های الکترولیتی 220µF / 50V
• دارای برد آلومینیومی برای انتقال حرارت
• حداکثر دمای مجاز هیت‌سینک: 80°C
• برای جریان‌های بالاتر از 4 آمپر نیازمند هیت‌سینک مناسب
• ابعاد: 70 × 36 × 19 میلی‌متر
• عدم تحمل اتصال کوتاه
• عدم تحمل اتصال معکوس قطب‌ها
• مناسب برای کاربردهای توان بالا و پروژه‌های الکترونیک قدرت

کاربردها

• افزایش ولتاژ در سیستم‌های خورشیدی
• ساخت شارژر برای باتری‌های لیتیومی و صنعتی
• افزایش ولتاژ برای موتورهای DC
• پروژه‌های رباتیک و تجهیزات الکترومکانیکی
• تأمین ولتاژ بالاتر برای تجهیزات مخابراتی و رادیویی
• ساخت پاوربانک و سیستم‌های ذخیره انرژی
• ساخت منابع تغذیه آزمایشگاهی با خروجی قابل تنظیم
• راه‌اندازی مدارهای توان بالا از منابع با ولتاژ پایین‌تر
• تأمین ولتاژ موردنیاز سیستم‌های صوتی و آمپلی‌فایرها
• پروژه‌های خودرویی و افزایش ولتاژ سیستم برق
• تجهیزات قابل‌حمل نیازمند ولتاژ DC متغیر
• پروژه‌های نیمه‌صنعتی و آزمایشگاهی

مزایا

• محدوده ورودی گسترده 10 تا 40V DC
• خروجی قابل تنظیم تا 50V DC
• امکان تنظیم جداگانه ولتاژ و جریان
• استفاده از پتانسیومتر چنددور برای تنظیم دقیق‌تر
• قابلیت تأمین جریان خروجی تا 6 آمپر
• طراحی مناسب برای کاربردهای توان بالا
• برد آلومینیومی با قابلیت دفع حرارت بهتر
• ابعاد نسبتاً کوچک در مقایسه با توان قابل ارائه
• مناسب برای طیف متنوعی از پروژه‌های الکترونیک قدرت

نکات مهم در استفاده

• ولتاژ ورودی ماژول باید در محدوده 10 تا 40 ولت DC باشد.
• حداکثر ولتاژ خروجی قابل تنظیم 50 ولت DC است و برای ولتاژهای بالاتر نباید از این ماژول استفاده شود.
• حداکثر جریان خروجی اعلام‌شده 6 آمپر است.
• برای جریان‌های بالاتر از 4 آمپر استفاده از هیت‌سینک و خنک‌کاری مناسب ضروری است.
• حداکثر دمای مجاز هیت‌سینک 80 درجه سانتی‌گراد اعلام شده است.
• این ماژول در برابر اتصال کوتاه و معکوس شدن قطب‌های ورودی/خروجی تحمل ندارد؛ بنابراین سیم‌بندی باید با دقت انجام شود.
• عبارت «250 وات» به معنی امکان دستیابی به این توان در تمام شرایط ورودی و خروجی نیست و توان واقعی به ولتاژ ورودی، ولتاژ خروجی، جریان بار و شرایط حرارتی بستگی دارد.
• در کاربردهای توان بالا، منبع تغذیه ورودی باید توان و جریان کافی برای تأمین توان موردنیاز مبدل را داشته باشد.
