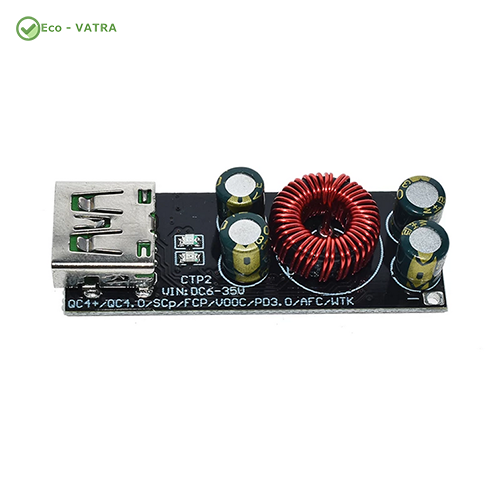

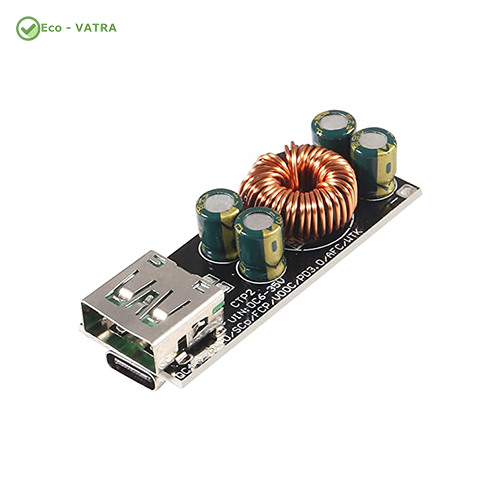

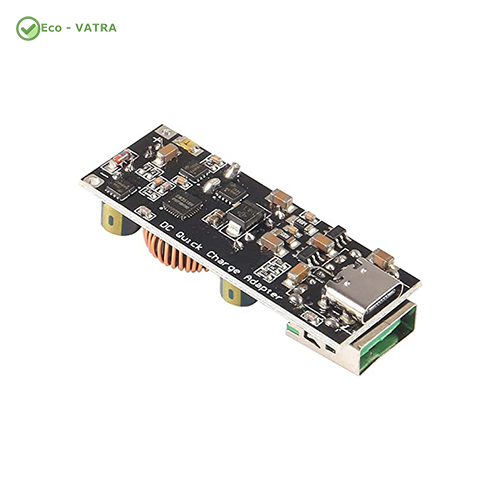

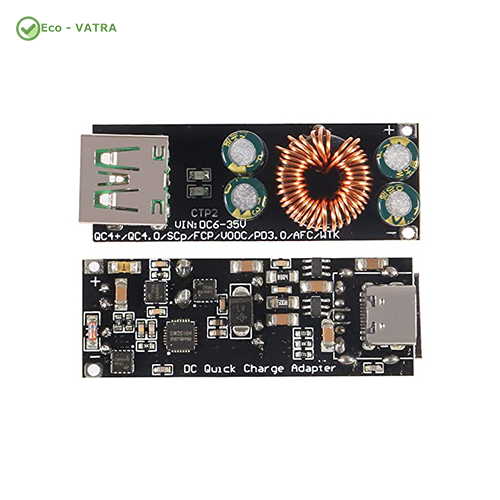

ماژول فست شارژ QC4.0 – QC3.0 با خروجی USB Type-C

ماژول فست شارژ QC4.0 – QC3.0 با خروجی USB Type-C یک راهکار کاربردی برای اضافه‌کردن قابلیت شارژ سریع به پروژه‌ها و تجهیزات الکترونیکی است. این ماژول با پشتیبانی از پروتکل‌های شارژ سریع QC3.0 و QC4.0 امکان تأمین توان مناسب برای شارژ تجهیزات سازگار را فراهم کرده و به لطف استفاده از کانکتور USB Type-C، از یک رابط مدرن، پرکاربرد و استاندارد برای اتصال بهره می‌برد.

ابعاد کوچک و ساختار آماده استفاده این برد، آن را برای طراحی شارژرهای سفارشی، تجهیزات قابل‌حمل، سیستم‌های DIY، پروژه‌های الکترونیکی و تجهیزاتی که به خروجی شارژ سریع نیاز دارند، به گزینه‌ای کاربردی تبدیل کرده است.

ویژگی‌های فنی

• مدل : ماژول آداپتور شارژ سریع 6 -35 ولت ماژول تقویتی باک پایین برای Huawei SCP/FCP Apple PD Qualcomm
• شارژر سریع 60 واتی USB-C PD
• پشتیبانی از تمام پروتکل های اصلی شارژ سریع: USB PD 3.0 (PPS) QC4+ QC4.0 QC3.0 QC2.0
• پشتیبانی پروتکل برای Apple 2.4A
• پشتیبانی پروتکل برای Samsung AFC
• پشتیبانی پروتکل برای Huawei SCP/FCP
• پشتیبانی پروتکل برای MTK PE2.0
• جریان استندبای : 1 میلی آمپر
• نشانگر برق LED آبی نشانگر شارژ سریع LED قرمز
• ورودی باید 1 ولت بالاتر از خروجی باشد
• دمای کاری : 40°- الی 85°+

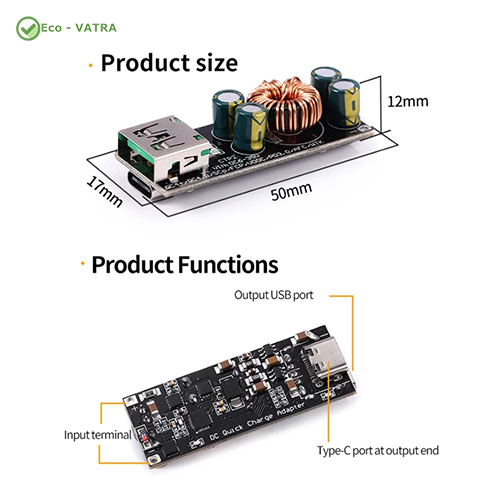

• اندازه: 18×49 میلیمتر
• وزن: 10.8 گرم

کاربردهای محصول

• ساخت شارژرهای سفارشی
• ساخت شارژر USB Type-C
• افزودن قابلیت شارژ سریع به تجهیزات الکترونیکی
• پروژه‌های Arduino و ESP
• پروژه‌های DIY و نمونه‌سازی الکترونیکی
• تجهیزات قابل‌حمل
• سیستم‌های هوشمند و IoT
• طراحی تجهیزات الکترونیکی دارای باتری
• استفاده در پاوربانک‌ها و منابع تغذیه سفارشی
• تجهیزات خودرو و سیستم‌های تغذیه DC
• تابلوها و تجهیزات کنترلی دارای خروجی USB
• ساخت تجهیزات شارژ برای تلفن همراه و سایر دستگاه‌های سازگار با شارژ سریع

مزایای استفاده

• پشتیبانی از شارژ سریع: امکان استفاده از قابلیت‌های شارژ سریع در پروژه‌هایی که از QC3.0/QC4.0 پشتیبانی می‌کنند.
• خروجی Type-C: استفاده از کانکتور USB Type-C، این ماژول را با طیف گسترده‌ای از کابل‌ها و تجهیزات جدید سازگار می‌کند.
• طراحی آماده و ماژولار: بدون نیاز به طراحی مدار شارژ سریع از ابتدا، می‌توان از ماژول در پروژه استفاده کرد.
• ابعاد مناسب: برای تجهیزاتی که فضای محدودی برای مدار شارژ دارند، گزینه‌ای کاربردی است.
• انعطاف‌پذیری بالا: قابلیت استفاده در پروژه‌های مختلف الکترونیکی، صنعتی و DIY.
