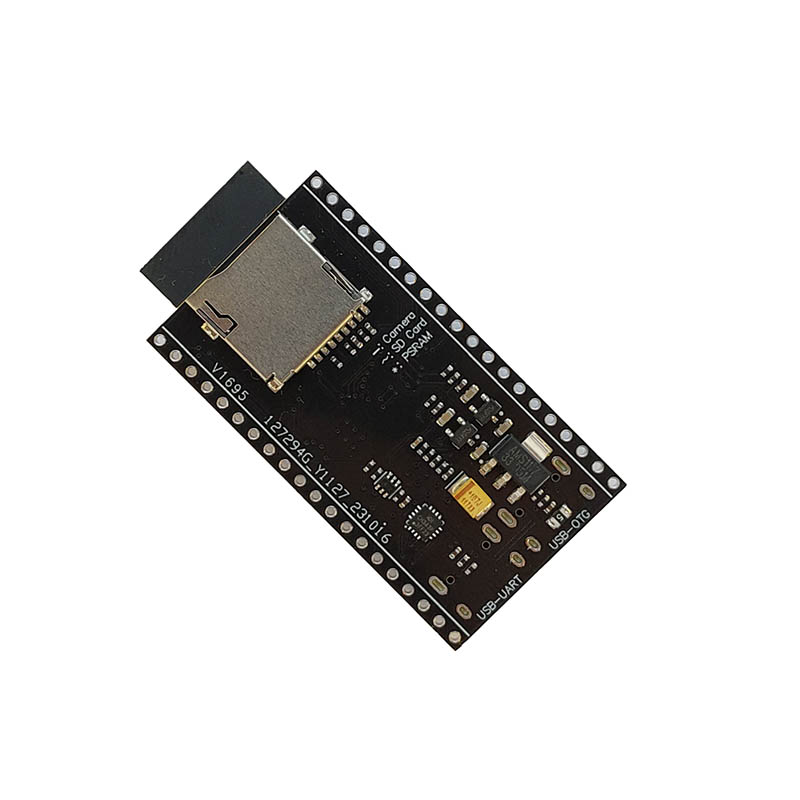

ماژول وای فای و بلوتوث ESP32-S3-CAM باهسته ESP32-S3-N16R8 به همراه دوربین

ماژول وای فای و بلوتوث ESP32-CAM با دوربین 2 مگاپیکسل OV2640، یک ماژول کوچک و کاربردی مبتنی بر ESP32 است که امکانات پردازش تصویر، ارتباط بی‌سیم Wi-Fi و Bluetooth را در اختیار پروژه‌های الکترونیکی و هوشمندسازی قرار می‌دهد.

این برد با بهره‌گیری از دوربین OV2640، اسلات کارت حافظه MicroSD، حافظه PSRAM و GPIOهای قابل استفاده، گزینه‌ای مناسب برای ساخت سیستم‌های نظارتی، دوربین‌های تحت شبکه، استریم ویدئو، پروژه‌های IoT، تشخیص چهره و سیستم‌های اتوماسیون است. ابعاد کوچک حدود 40×27 میلی‌متر نیز امکان استفاده از آن را در پروژه‌های دارای محدودیت فضا فراهم می‌کند.

ویژگی‌ها و مشخصات فنی

• مدل: ESP32-CAM
• برند برد: Ai-Thinker
• میکروکنترلر: ESP32 دو هسته‌ای Tensilica LX6
• حداکثر فرکانس کاری پردازنده: 240MHz
• ارتباط بی‌سیم: Wi-Fi و Bluetooth
• استاندارد Wi-Fi: 802.11 b/g/n
• نسخه Bluetooth: Bluetooth 4.2 BR/EDR و BLE
• دوربین: OV2640
• رزولوشن دوربین: حداکثر 1600×1200 پیکسل، 2 مگاپیکسل
• حافظه PSRAM: بسته به نسخه 2MB، 4MB یا 8MB
• حافظه SRAM داخلی: حدود 520KB
• اسلات کارت حافظه: MicroSD
• تعداد GPIO قابل استفاده: حدود 10 پایه ورودی/خروجی عمومی
• رابط برنامه‌نویسی: از طریق مبدل USB به TTL
• پورت USB داخلی: ندارد
• ولتاژ تغذیه: 5V DC
• رگولاتور داخلی: 3.3V
• آنتن: آنتن داخلی PCB و در برخی نسخه‌ها امکان استفاده از آنتن خارجی از طریق کانکتور مربوطه
• دکمه: Reset
• ابعاد برد: حدود 40×27 میلی‌متر
• قابلیت برنامه‌نویسی با Arduino IDE و ESP-IDF
• مناسب برای پردازش و انتقال تصویر و ویدئو از طریق شبکه

مشخصات صفحه محصول همچنین اشاره می‌کند که نسخه‌های مختلف این برد می‌توانند با PSRAM متفاوت عرضه شوند؛ بنابراین ظرفیت PSRAM باید هنگام خرید نسخه موردنظر بررسی شود.

کاربردها

• ساخت دوربین مداربسته و سیستم‌های نظارتی تحت شبکه
• دوربین Wi-Fi برای پروژه‌های IoT
• استریم زنده تصویر و ویدئو
• سیستم‌های تشخیص چهره
• کنترل و مانیتورینگ تصویری از راه دور
• اتوماسیون و هوشمندسازی ساختمان
• سیستم‌های امنیتی و حفاظتی
• پروژه‌های رباتیک و ربات‌های دارای دوربین
• ساخت دوربین‌های قابل حمل
• ذخیره تصاویر و ویدئو روی کارت MicroSD
• پروژه‌های Arduino و ESP32
• سیستم‌های مانیتورینگ و کنترل از طریق Wi-Fi
• پروژه‌های آموزشی و تحقیقاتی پردازش تصویر

مزایا

• ترکیب پردازنده ESP32، ارتباط Wi-Fi/Bluetooth و دوربین در یک برد کوچک
• دوربین 2 مگاپیکسلی OV2640
• پشتیبانی از کارت حافظه MicroSD
• وجود حافظه PSRAM برای پردازش‌های تصویری
• پشتیبانی از Arduino IDE و ESP-IDF
• ابعاد بسیار کوچک و مناسب برای پروژه‌های فشرده
• رگولاتور 3.3V داخلی
• قابلیت استفاده در پروژه‌های تصویری و IoT
• امکان اجرای پروژه‌های استریم ویدئو و تشخیص چهره
• قابلیت اتصال به تجهیزات جانبی از طریق GPIO

نکات راه‌اندازی

برای پروگرام کردن ESP32-CAM، به دلیل نداشتن پورت USB داخلی، استفاده از مبدل USB به TTL ضروری است. برای ورود به حالت پروگرام نیز باید پایه IO0 به GND متصل شود و پس از پروگرام، برای عملکرد عادی برد، IO0 از حالت پروگرام خارج شود. تغذیه برد از طریق ورودی 5V انجام می‌شود.

همچنین برای پروژه‌های دوربین‌محور، انتخاب ظرفیت مناسب PSRAM اهمیت دارد؛ زیرا میزان حافظه موجود می‌تواند بر قابلیت‌های پردازش تصویر و فریم‌ریت تأثیر بگذارد.
