آمپلی فایر مدل ZK 1002M MINI 2.0 بلوتوثی استریو با خروجی 2x100w

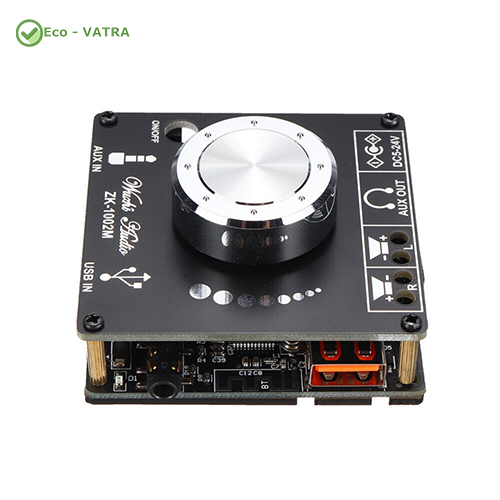

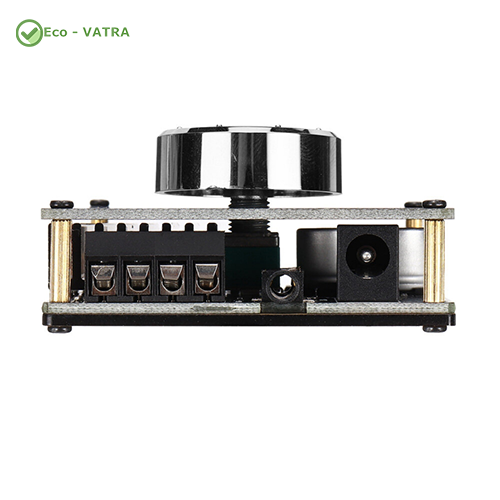

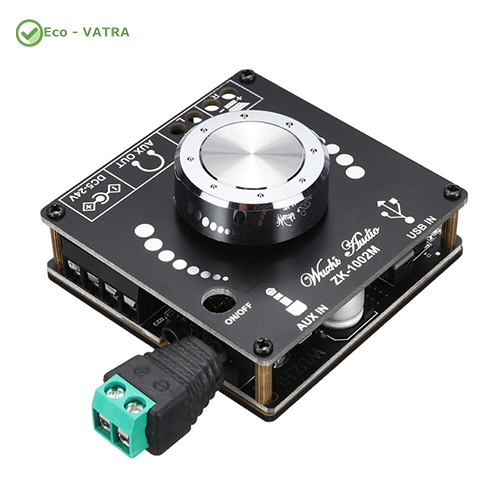

آمپلی فایر مدل ZK 1002M MINI 2.0 بلوتوثی استریو با خروجی 2x100w، یک تقویت‌کننده دیجیتال استریو دو کاناله مبتنی بر تراشه PA50WX2 است که امکان ارائه توان خروجی بالا تا 2×100 وات را فراهم می‌کند. این ماژول از بلوتوث نسخه 5.0، ورودی USB و AUX پشتیبانی می‌کند و برای راه‌اندازی مستقیم بلندگوهای 4 تا 8 اهم طراحی شده است.

طراحی کلاس D، هیت‌سینک آلومینیومی بزرگ، خازن‌های فیلتر 470µF/35V، ولوم دیجیتال تنظیم صدا و نمایشگر LED دایره‌ای، ZK-1002M را به گزینه‌ای کاربردی برای ساخت اسپیکرهای قدرتمند، سیستم‌های صوتی خانگی، خودرو و پروژه‌های صوتی DIY تبدیل کرده است.

ویژگی‌ها و مشخصات فنی

• مدل: ZK-1002M
• تراشه تقویت‌کننده: PA50WX2
• نوع آمپلی‌فایر: دیجیتال Class D
• تعداد کانال: 2 کانال استریو، چپ و راست
• توان خروجی: حداکثر 2×100 وات
• توان 2×100 وات در شرایط 24V و بلندگوی 4Ω
• محدوده ولتاژ تغذیه: 12 تا 24V DC
• محدوده تغذیه اعلام‌شده سازنده: 5 تا 24V DC
• امپدانس بلندگوی خروجی: 4 تا 8 اهم
• توان مناسب بلندگو: 20 تا 200 وات
• بلوتوث: نسخه 5.0
• برد بلوتوث: بیش از 15 متر در فضای بدون مانع
• نام بلوتوث: Wuzhi Audio
• ورودی‌های صوتی: Bluetooth، USB و AUX
• ورودی AUX از طریق جک 3.5 میلی‌متری
• امکان پخش فایل صوتی از فلش USB
• امکان اتصال USB به کامپیوتر به‌صورت Plug & Play
• خروجی صوتی: استریو دو کاناله R/L
• دارای ولوم دیجیتال تنظیم حجم صدا

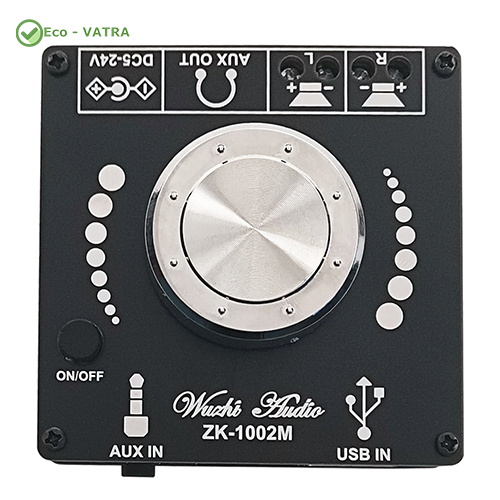

• دارای نمایشگر LED دایره‌ای نورانی
• دارای هیت‌سینک آلومینیومی برای دفع حرارت
• دارای دو خازن فیلتر 470µF / 35V
• دارای آنتن چاپی داخلی بلوتوث
• دارای حفاظت در برابر افزایش دما، اضافه‌جریان و اتصال کوتاه
• ابعاد ماژول: 60×60×29 میلی‌متر

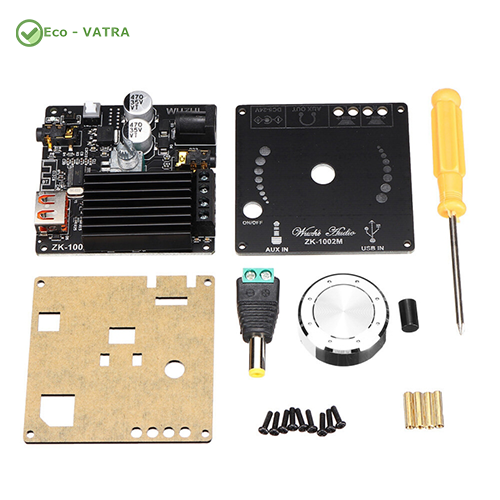

• دارای پنل جلویی و متعلقات لازم برای نصب در قاب
• مناسب برای بلندگوهای 4 و 8 اهم

توان خروجی در ولتاژهای مختلف

• در 12V:
  • بلندگوی 8Ω: حدود 2×20W
  • بلندگوی 4Ω: حدود 2×40W
• در 15V:
  • بلندگوی 8Ω: حدود 2×35W
  • بلندگوی 4Ω: حدود 2×60W
• در 19V:
  • بلندگوی 8Ω: حدود 2×55W
  • بلندگوی 4Ω: حدود 2×80W
• در 24V:
  • بلندگوی 8Ω: حدود 2×70W
  • بلندگوی 4Ω: حدود 2×100W

کاربردها

• ساخت اسپیکر بلوتوثی پرقدرت
• ساخت سیستم صوتی خانگی دو کاناله
• ساخت آمپلی‌فایر رومیزی
• ساخت اسپیکرهای قابل حمل
• ارتقای بلندگوهای قدیمی و افزودن قابلیت بلوتوث
• استفاده در سیستم‌های صوتی خودرو
• ساخت سیستم‌های صوتی سفارشی
• پروژه‌های صوتی و الکترونیکی DIY
• ساخت سیستم پخش موسیقی برای فروشگاه‌ها، کافه‌ها و فضاهای تجاری
• اتصال به موبایل، لپ‌تاپ و سایر تجهیزات دارای خروجی صوتی
• پخش موسیقی از طریق Bluetooth، USB و AUX

مزایا

• توان خروجی بالا تا 2×100 وات
• پشتیبانی از بلوتوث 5.0
• سه روش ورودی صوتی: Bluetooth، USB و AUX
• طراحی استریو دو کاناله
• امکان استفاده با بلندگوهای 4 و 8 اهم
• طراحی Class D با راندمان مناسب
• مجهز به هیت‌سینک بزرگ برای مدیریت حرارت
• دارای مدارهای حفاظتی در برابر اضافه‌جریان، اتصال کوتاه و افزایش دما
• دارای پنل و متعلقات مناسب برای ساخت یک سیستم صوتی کامل
• ابعاد نسبتاً کوچک در مقایسه با توان خروجی

نکته مهم در انتخاب منبع تغذیه

برای دستیابی به حداکثر توان 2×100 وات، شرایط اعلام‌شده برای محصول 24 ولت DC و بلندگوهای 4 اهم است. همچنین طبق اطلاعات صفحه محصول، در ولتاژهای پایین‌تر توان خروجی نیز کاهش پیدا می‌کند؛ بنابراین انتخاب ولتاژ و جریان مناسب منبع تغذیه باید متناسب با توان موردنیاز سیستم انجام شود.
