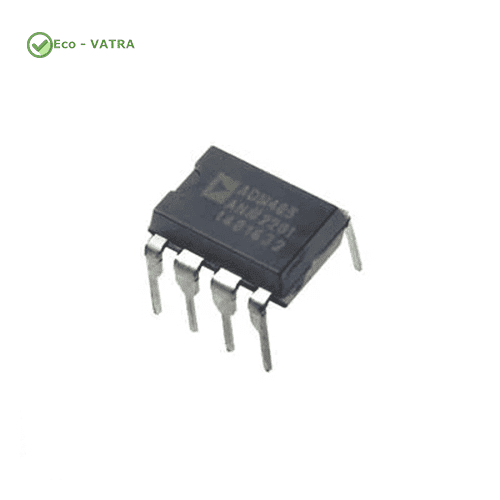

ADM485JN DIP-8

ADM485JN DIP-8 برای ارتباط‌های داده‌های سریال صنعتی در فواصل طولانی و محیط‌های نویزی طراحی شده است.

در واقع، ADM485AN اجازه می‌دهد تا یک میکروکنترلر (مثل Arduino، AVR، STM32 و…) بتواند با دستگاه‌های دیگر از طریق پروتکل RS-485 یا RS-422 ارتباط برقرار کند — پروتکل‌هایی که در شبکه‌های صنعتی، مدباس (Modbus)، کنترل موتور، و سیستم‌های مانیتورینگ استفاده می‌شوند.

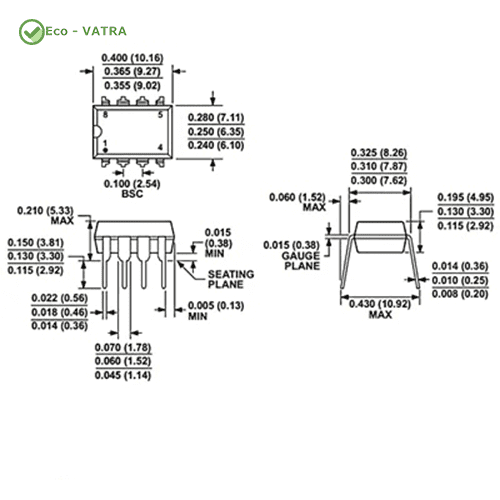

• نوع بسته‌بندی (Package): DIP-8

• نوع عملکرد: درایور/رسیور (Driver/Receiver)

• رابط ارتباطی: RS-485 / RS-422

• تعداد درایور: 1

• تعداد رسیور: 1

• ولتاژ تغذیه: 5 ولت (معمولاً 4.75V تا 5.25V)

• سرعت انتقال داده: تا 5 Mbps

• محدوده دما: از -40°C تا +85°C

• توپوگرافی شبکه: پشتیبانی از حداکثر 32 گره (nodes) در یک باس

• حفاظت در برابر اتصال کوتاه: دارد

• محافظت در برابر ESD (تخلیه الکترواستاتیک): تا ±15kV

• مصرف توان پایین: بله، از نوع کم‌مصرف (Low Power)

• پشتیبانی از Half-Duplex: بله (یک خط برای ارسال و دریافت)

 کاربردها

• ارتباط Modbus RTU بین کنترلرها و دستگاه‌ها

• شبکه‌های RS-485 صنعتی

• سیستم‌های PLC و HMI

• مانیتورینگ و کنترل از راه دور

• سیستم‌های BMS (مدیریت ساختمان)

• ارتباط بین چند میکروکنترلر در فاصله زیاد
