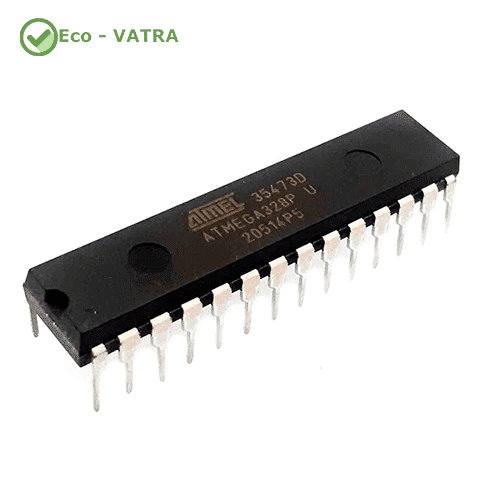

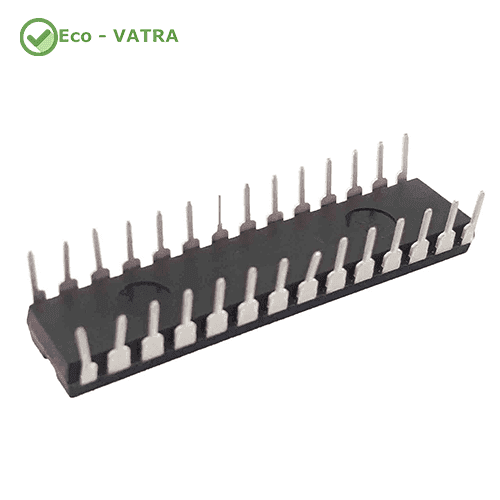

میکروکنترلر ATMEGA328P-PU پکیج PDIP-28

میکروکنترلر ATmega328P-PU یکی از محبوب‌ترین میکروکنترلرها است که در بسیاری از پروژه‌های الکترونیکی، رباتیک، اینترنت اشیاء (IoT) و به‌ویژه در بردهای آردوینو UNO استفاده می‌شود.

مدل “PU” نشان‌دهنده نوع بسته‌بندی PDIP-28 (یعنی بسته ۲۸ پایه‌ای پلاستیکی دو ردیفه) است که به‌راحتی در بردبورد و پروتوبورد قابل استفاده است. ATmega328P-PU یک میکروکنترلر 8 بیتی AVR با حافظه فلش داخلی است. از خانواده‌ی AVR Enhanced RISC بوده و توانایی اجرای دستورالعمل‌ها با کارایی بالا و مصرف توان پایین را دارد.

 مشخصات فنی

• معماری: 8 بیتی AVR

• پکیج: PDIP-28

• تعداد پایه‌ها: 28 پایه

• ولتاژ کاری: 1.8 تا 5.5 ولت (معمولاً 5V)

• فرکانس کاری: تا 20 مگاهرتز

• توان مصرفی پایین: دارد (قابلیت Sleep Mode)

حافظه‌ها

• حافظه فلش (Flash): 32KB (از این مقدار 0.5KB برای Bootloader استفاده می‌شود)

• حافظه SRAM: 2KB

• حافظه EEPROM: 1KB

 تایمرها و کانترها

• تایمر 8 بیتی: 2 عدد (Timer0, Timer2)

• تایمر 16 بیتی: 1 عدد (Timer1)

• قابلیت PWM (مدولاسیون عرض پالس) برای کنترل موتورها و نور LED

 ورودی/خروجی (I/O)

• تعداد پین‌های I/O قابل برنامه‌ریزی: 23 عدد

• پورت‌ها: PORTB، PORTC، PORTD

• قابلیت pull-up داخلی: دارد

 مبدل‌ها

• ADC: مبدل آنالوگ به دیجیتال 10 بیتی با 6 کانال (روی پین‌های PC0 تا PC5)

• UART: 1 عدد (برای ارتباط سریال)

• SPI: 1 عدد

• I²C (TWI): 1 عدد

 سایر ویژگی‌ها

• واچ‌داگ تایمر (Watchdog): دارد

• Brown-out Detector: دارد (برای تشخیص افت ولتاژ تغذیه)

• Sleep Modes: چند حالت برای کاهش مصرف توان

• پشتیبانی از Bootloader: بله (برای آپلود از طریق USB در آردوینو)

 مصرف توان

 پشتیبانی از پروتکل‌ها

• UART (Serial)

• SPI

• I²C (TWI)

 کاربردها

• بردهای Arduino Uno / Nano / Pro Mini

• کنترل‌کننده‌های ربات و موتور

• پروژه‌های IoT و سنسورهای هوشمند

• سیستم‌های داده‌برداری (Data Logger)

• کنترل نور، صدا، نمایشگرها، و دستگاه‌های خانگی

• یادگیری و آموزش برنامه‌نویسی Embedded
