پين هدر مادگی 2×6 با فاصله 2.54 mm
پين هدر مادگی 2×6 با فاصله 2.54 mm، کانکتور 12 پین مناسب برای اتصال بردهای الکترونیکی، ماژول‌های Arduino، STM32 و ESP32. نصب DIP، کیفیت بالا و اتصال پایدار برای پروژه‌های صنعتی و DIY.
توضیحات تکمیلی
| جنس بدنه | پلاستیک مقاوم |
|---|---|
| تعداد پین‌ها | ۱۲ پین (۲ × ۶) |
| نوع نصب | روبردی (top-entry) — سیم‌ها از بالا وارد می‌شوند |
| فاصله بین پایه‌ها | 2.54 میلیمتر |
| عایق الکتریکی | محافظت مناسب از تماس‌های ناخواسته بین سیم‌ها یا قطعات فلزی |
| امکان جداسازی یا تعویض سیم‌ها | اتصالات به گونه‌ای که سیم‌ها قابل جداکردن و تعمیر باشند |
شناسه محصول :
90040
462 عدد در انبار
7,580 تومان عدد
قیمت با پرداخت آنلاین
با پرداخت از طریق پرداخت با کلیه کارت های عضو شتاب (آنلاین نقدی)، قیمت این محصول برای شما:
7,580 تومان
6,822 تومان
پرداخت اقساطی با اسنپ پی و ترب پی و دیجی پی: در هنگام پرداخت می توانید درگاه پرداخت اسنپ پی یا ترب پی و یا دیجی پی را انتخاب نمایید.
462 عدد در انبار
درصورت پیش خرید و یا خرید عمده از تخفیف ویژه برخوردار شوید.

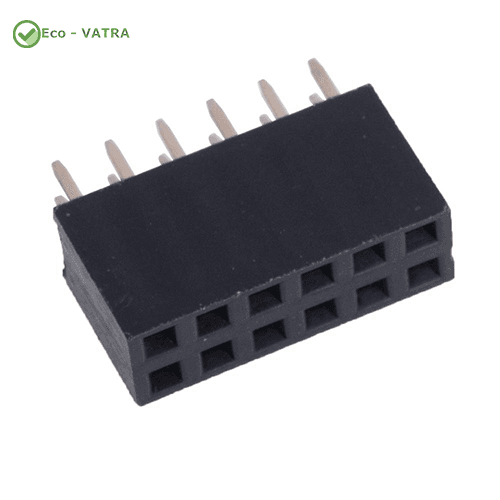

پين هدر مادگی 2×6 با فاصله 2.54 mm یک کانکتور بردی (PCB Connector) با 12 پین در آرایش 2 ردیف 6 تایی (2×6) است که معمولاً با گام 2.54 میلیمتر تولید می‌شود. این قطعه برای اتصال ماژول‌ها، بردهای الکترونیکی، پروگرامرها، نمایشگرها و انواع بردهای توسعه مانند Arduino، STM32 و ESP32 مورد استفاده قرار می‌گیرد.
ویژگی‌ها
- تعداد پین: 2×6 (12 پین)
- نوع کانکتور: مادگی (Female Header)
- گام پایه‌ها (Pitch): 2.54 میلیمتر
- نوع نصب: Through Hole (DIP)
- جنس کنتاکت: آلیاژ مس با روکش قلع یا طلا (بسته به مدل)
- جنس بدنه: پلاستیک مقاوم در برابر حرارت (UL94V-0)
- رنگ بدنه: معمولاً مشکی
- قابلیت اتصال به پین هدر نری 2.54 میلی‌متری
کاربردها
- اتصال بردهای توسعه و ماژول‌های الکترونیکی
- ساخت شیلدهای Arduino
- ارتباط بین بردهای PCB
- پروگرامرها و دیباگرهای JTAG/SWD
- پروژه‌های رباتیک و اینترنت اشیا (IoT)
- نمونه‌سازی (Prototype) و تست مدار
مشخصات فنی پين هدر مادگی 2×6
| مشخصه | مقدار |
|---|---|
| تعداد پین | 12 پین (2×6) |
| آرایش پین | 2 ردیف × 6 ستون |
| گام پایه‌ها | 2.54 میلیمتر |
| نوع نصب | DIP / Through Hole |
| جنس کنتاکت | آلیاژ مس با روکش قلع یا طلا |
| جنس بدنه | پلاستیک مقاوم در برابر حرارت |
| دمای کاری | 40- تا 105+ درجه سانتی‌گراد (بسته به سازنده) |
مزایا
- اتصال مطمئن و پایدار
- نصب آسان روی بردهای سوراخ‌دار
- سازگار با اکثر بردها و ماژول‌های استاندارد 2.54 میلی‌متری
- قابلیت استفاده در پروژه‌های صنعتی و آموزشی
- دوام بالا در اتصال و جداسازی مکرر
