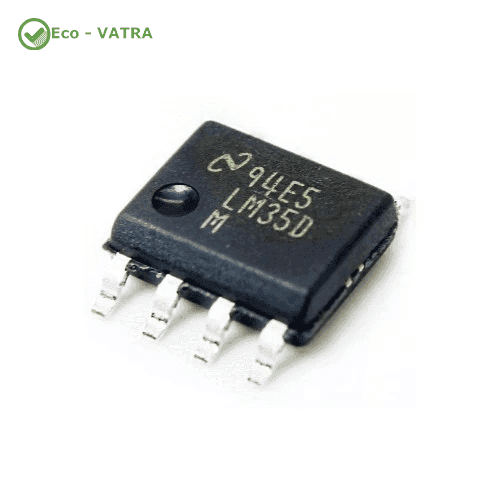

آی سی سنسور دما IC LM35D SMD

آی سی سنسور دما IC LM35D SMD یکی از سنسورهای دمای آنالوگ دقیق است که به صورت سطح‌نشین (SMD / SO-8) طراحی شده است. این حسگر خروجی ولتاژی دارد که متناسب با دما (در مقیاس سلسیوس) است، به طوری که برای هر درجه افزایش دما ~10 میلی‌ولت افزایش ولتاژ خروجی رخ می‌دهد.

به دلیل ساختار دقیق، خطی بودن، و مصرف بسیار پایین، این قطعه گزینه‌ای مناسب برای کاربردهایی مانند کنترل دما در بردهای الکترونیکی، تجهیزات انرژی، سیستم‌های تهویه، مانیتورینگ دمای محیط یا قطعات، و دیگر سیستم‌های حساس به دما است. نصب سطحی آن امکان طراحی فشرده‌تر برد را فراهم می‌کند و به کاربران اجازه می‌دهد تا در فضاهای کوچک نیز از آن استفاده کنند.

ویژگی‌های فنی :

• نوع سنسور: آنالوگ، محلی (Local)

• پکیج / بسته‌بندی: SO-8 سطح‌نشین (SMD / SMT)

• دامنه اندازه‌گیری دما: از 0 تا 100 درجه سانتی‌گراد

• ضریب تبدیل دما به ولتاژ: 10 میلی‌ولت به ازای هر درجه سلسیوس

• دقیق بودن (Accuracy): تقریباً ±1.5 درجه سلسیوس در شرایط استاندارد

• ولتاژ تغذیه قابل قبول: معمولاً بین 4 تا 30 ولت

• جریان مصرفی: حدود 60 میکروآمپر

• خودگرمایی (Self-heating): اثر گرمایش خود حسگر کمتر از ~0.1 درجه در هوای ساکن

• مقاومت خروجی پایین: مناسب برای بارهای کوچک، به عنوان مثال ~0.1 اهم برای بار 1 میلی‌آمپر

• رابط خروجی: ولتاژی (نسبت مستقیم به دما)

• مقاومت در برابر بار خازنی: ممکن است برای بارهای خازنی سنگین لازم باشد از مقاومت محدودکننده یا فیلتر RC کمکی استفاده شود

دانلود دیتاشیت LM35D
