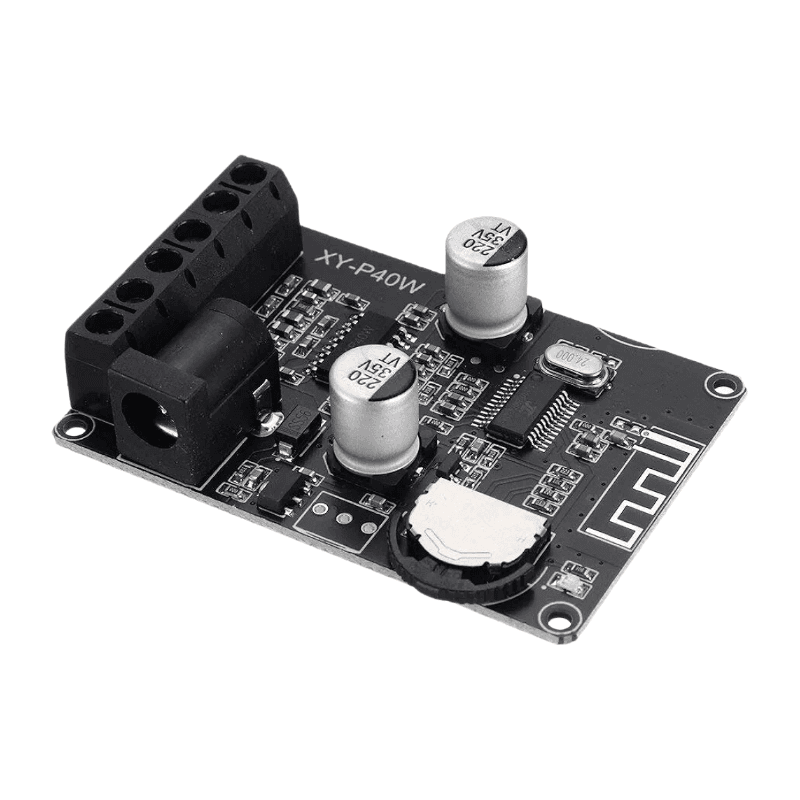

ماژول آمپلی‌فایر بلوتوثی استریو XY-P40W توان 2×20 وات

ماژول XY-P40W یک برد آمپلی‌فایر صوتی دیجیتال دوکاناله است که گیرنده بلوتوث و طبقه تقویت‌کننده قدرت را روی یک برد ترکیب می‌کند.

پس از اتصال بلندگوها و منبع تغذیه مناسب، می‌توان گوشی یا تبلت را مستقیماً از طریق بلوتوث به ماژول متصل و موسیقی را بدون نیاز به برد گیرنده یا آمپلی‌فایر جداگانه پخش کرد.

خروجی دوکاناله این ماژول امکان اتصال یک بلندگوی سمت چپ و یک بلندگوی سمت راست را فراهم می‌کند و برای ساخت سیستم صوتی استریو مناسب است.

توان خروجی ماژول XY-P40W

توان خروجی این ماژول مقدار ثابتی نیست و به ولتاژ منبع تغذیه، امپدانس بلندگو، جریان منبع، سطح صدا و شرایط خنک‌کاری بستگی دارد.

توان‌های اعلام‌شده برای این مدل عبارت‌اند از:

• 2×20 وات با تغذیه 12 ولت و بلندگوی 4 اهم
• 2×30 وات با تغذیه 16 ولت و بلندگوی 4 اهم
• 2×30 وات با تغذیه 21 ولت و بلندگوی 8 اهم
• 2×40 وات با تغذیه 24 ولت و بلندگوی 8 اهم

این اعداد در فرکانس آزمایش یک کیلوهرتز اعلام شده‌اند و توان واقعی قابل استفاده در پخش موسیقی می‌تواند تحت تأثیر کیفیت منبع تغذیه، اعوجاج مجاز، تهویه و بلندگوی متصل قرار گیرد.

گیرنده بلوتوث داخلی

XY-P40W دارای گیرنده Bluetooth 5.0 است و بدون نیاز به ماژول بلوتوث جداگانه به گوشی، لپ‌تاپ یا تبلت متصل می‌شود.

پس از روشن‌شدن برد، نشانگر آبی وارد وضعیت جست‌وجو و اتصال می‌شود. نام ماژول در فهرست دستگاه‌های بلوتوث معمولاً به‌صورت XY-P40W نمایش داده می‌شود.

پس از اتصال موفق، موسیقی پخش‌شده در گوشی از طریق دو خروجی تقویت‌شده ماژول به بلندگوهای چپ و راست منتقل می‌شود.

برد ارتباطی بلوتوث در فضای باز و بدون مانع تا حدود 15 متر اعلام شده است. دیوار، محفظه فلزی، مودم Wi-Fi، نویز الکترومغناطیسی و نحوه نصب می‌توانند این فاصله را کاهش دهند.

خروجی استریو دوکاناله

این ماژول دارای دو خروجی مستقل برای اتصال بلندگوها است:

• خروجی کانال چپ
• خروجی کانال راست

به‌کمک این ساختار می‌توان یک سیستم صوتی استریو ایجاد کرد. برای دستیابی به صدای متعادل، بهتر است توان، امپدانس و مشخصات دو بلندگو مشابه باشند.

بلندگوها باید مستقیماً به ترمینال‌های مربوط به هر کانال متصل شوند و سیم‌کشی آن‌ها کوتاه و دارای سطح مقطع مناسب باشد.

ولتاژ تغذیه 5 تا 24 ولت

محدوده ولتاژ کاری XY-P40W برابر با 5 تا 24 ولت DC است. با افزایش ولتاژ تغذیه، توان خروجی قابل دستیابی نیز افزایش پیدا می‌کند؛ اما امپدانس بلندگو باید با ولتاژ ورودی متناسب باشد.

محدودیت‌های مهم عبارت‌اند از:

• برای بلندگوی 4 اهم، ولتاژ تغذیه نباید از 16 ولت بیشتر شود.
• برای بلندگوی 8 اهم می‌توان از تغذیه تا 24 ولت استفاده کرد.
• ولتاژ بیشتر از 26 ولت می‌تواند به ماژول آسیب برساند.
• منبع تغذیه باید تثبیت‌شده و دارای جریان کافی باشد.

برای عملکرد مناسب، استفاده از منبع تغذیه با جریان حداقل 2 آمپر توصیه می‌شود. برای دریافت توان‌های بالاتر، منبع باید جریان بیشتری را بدون افت ولتاژ تأمین کند.

انتخاب منبع تغذیه مناسب

کیفیت منبع تغذیه تأثیر مستقیمی بر حجم، شفافیت و پایداری صدای خروجی دارد. منبع ضعیف ممکن است باعث افت صدا، اعوجاج، قطع ارتباط بلوتوث یا ریست‌شدن برد شود.

نمونه‌های پیشنهادی براساس کاربرد:

• برای استفاده سبک: منبع 12 ولت با جریان حداقل 2 آمپر
• برای دو بلندگوی 4 اهم و صدای بیشتر: منبع 12 تا 16 ولت با جریان مناسب
• برای بلندگوی 8 اهم و توان بالا: منبع 21 تا 24 ولت با ظرفیت جریان کافی

جریان دقیق موردنیاز به سطح صدا، امپدانس بلندگو و توان واقعی مصرف‌شده بستگی دارد.

ولوم چرخشی و کلید پخش

روی ماژول یک ولوم چرخشی قرار دارد که برای کنترل حجم صدا استفاده می‌شود:

• چرخاندن به سمت راست: افزایش صدا
• چرخاندن به سمت چپ: کاهش صدا
• فشردن ولوم: پخش یا توقف موقت موسیقی

وجود ولوم روی برد باعث می‌شود برای تنظیم اولیه صدا به مدار یا کلید خارجی نیاز نباشد.

نشانگر LED وضعیت

نشانگر LED روی برد وضعیت بلوتوث و پخش موسیقی را نمایش می‌دهد.

در حالت انتظار برای اتصال، LED معمولاً به‌صورت سریع چشمک می‌زند. پس از اتصال گوشی، وضعیت آن تغییر می‌کند و هنگام پخش موسیقی ممکن است به‌آرامی چشمک بزند.

این نشانگر برای عیب‌یابی اتصال و مشاهده وضعیت برد کاربرد دارد.

حفاظت‌های داخلی ماژول

در مشخصات XY-P40W قابلیت‌های حفاظتی زیر ذکر شده‌اند:

• حفاظت در برابر اتصال معکوس تغذیه
• حفاظت در برابر اتصال کوتاه خروجی
• حفاظت حرارتی با بازیابی خودکار

با وجود این حفاظت‌ها، رعایت قطب مثبت و منفی تغذیه و جلوگیری از اتصال کوتاه بلندگوها همچنان ضروری است. حفاظت داخلی نباید جایگزین فیوز، منبع تغذیه استاندارد و سیم‌کشی صحیح در نظر گرفته شود.

اتصال بلندگوهای 4 اهم

بلندگوهای 4 اهم برای استفاده با تغذیه 5 تا 16 ولت مناسب هستند.

در تغذیه 12 ولت، توان اعلام‌شده ماژول برای هر کانال حدود 20 وات است. در ولتاژ 16 ولت، توان اعلامی می‌تواند تا 30 وات برای هر کانال افزایش پیدا کند.

اعمال ولتاژ بیش از 16 ولت به ماژول هنگام استفاده از بلندگوی 4 اهم می‌تواند باعث افزایش شدید جریان، داغ‌شدن یا فعال‌شدن حفاظت شود.

اتصال بلندگوهای 8 اهم

برای بلندگوهای 8 اهم می‌توان از محدوده تغذیه 5 تا 24 ولت استفاده کرد.

در تغذیه 21 ولت، توان اعلامی حدود 30 وات برای هر کانال و در تغذیه 24 ولت حدود 40 وات برای هر کانال است.

برای دستیابی به چنین توانی باید منبع تغذیه جریان کافی داشته باشد و ماژول در فضای دارای گردش هوای مناسب نصب شود.

نکته مهم درباره توان بلندگو

توان درج‌شده روی ماژول، توان خروجی تقویت‌کننده در شرایط خاص است. بلندگوی انتخاب‌شده باید توان و امپدانس مناسبی داشته باشد.

استفاده از بلندگوی ضعیف‌تر در ولوم بالا می‌تواند باعث داغ‌شدن سیم‌پیچ، اعوجاج و آسیب بلندگو شود. برای استفاده مطمئن، بهتر است توان نامی بلندگو با توان واقعی موردانتظار متناسب باشد.

بلندگوهای 40 وات یا بیشتر برای استفاده در توان‌های بالاتر این ماژول پیشنهاد می‌شوند.

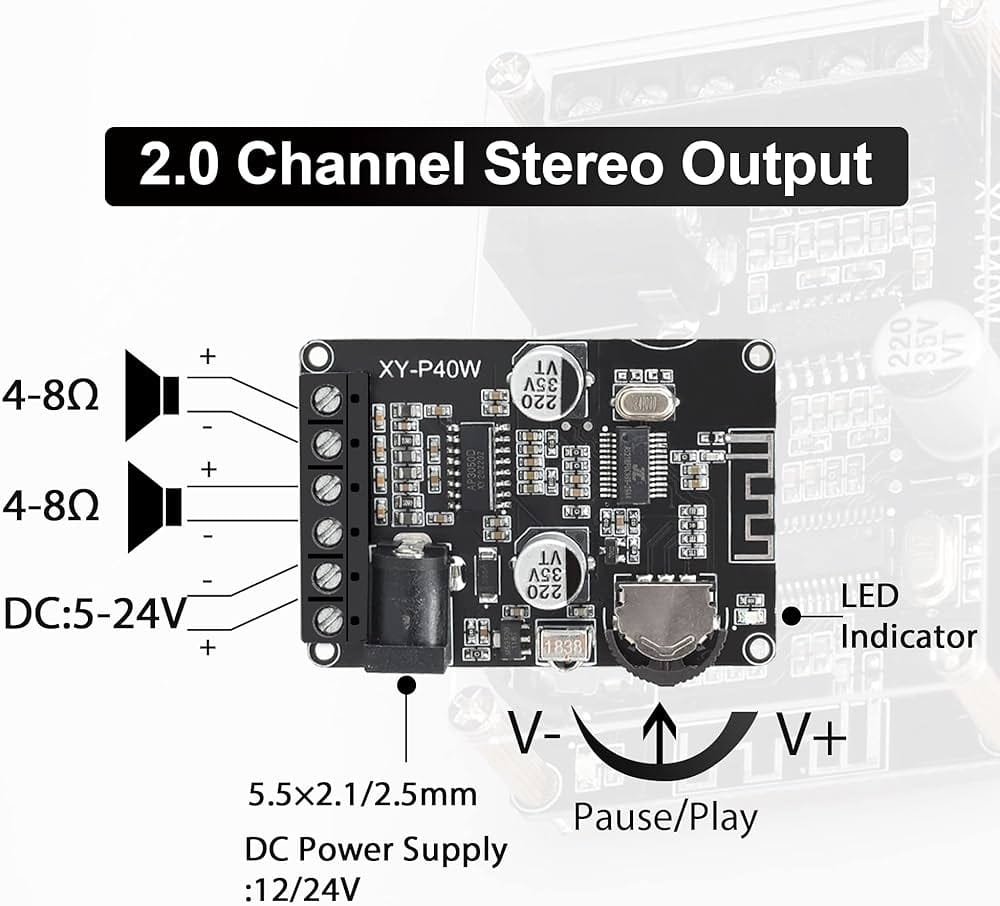

اتصال خروجی‌های بلندگو

ترمینال‌های خروجی معمولاً شامل چهار اتصال هستند:

• L+
• L−
• R+
• R−

هر بلندگو باید میان مثبت و منفی همان کانال متصل شود.

ترمینال‌های منفی بلندگو را نباید بدون بررسی مدار به زمین منبع تغذیه، بدنه فلزی یا یکدیگر متصل کرد. خروجی آمپلی‌فایرهای دیجیتال این نوع معمولاً به‌صورت پل‌شده طراحی می‌شود و هر دو سیم هر بلندگو بخشی از خروجی فعال مدار هستند.

کاهش نویز صوتی

برای کاهش صدای هوم، خش‌خش یا تداخل بلوتوث، رعایت موارد زیر توصیه می‌شود:

• استفاده از منبع تغذیه تثبیت‌شده و کم‌نویز
• کوتاه نگه‌داشتن سیم بلندگوها
• قراردادن برد دور از مودم و روتر Wi-Fi
• جلوگیری از عبور سیم صوتی در کنار کابل‌های قدرت
• استفاده از سیم دارای سطح مقطع مناسب
• نصب برد در محفظه غیرفلزی یا قراردادن آنتن در بخش باز
• جلوگیری از اتصال زمین نامناسب
• رعایت حفاظت در برابر الکتریسیته ساکن

هنگامی که ولتاژ تغذیه پایین و صدای درخواستی زیاد باشد، امکان ایجاد اعوجاج و نویز بیشتر وجود دارد. در این شرایط باید صدا کاهش داده شود یا از منبع تغذیه مناسب‌تری استفاده شود.

کاربردهای ماژول XY-P40W

این ماژول برای پروژه‌های صوتی مختلف مناسب است، از جمله:

• ساخت اسپیکر بلوتوثی استریو
• تبدیل بلندگوهای قدیمی به اسپیکر بلوتوثی
• ساخت سیستم صوتی رومیزی
• ساخت جعبه موسیقی
• تعمیر یا ارتقای اسپیکر
• سیستم صوتی کارگاه
• تجهیزات تبلیغاتی صوتی
• پروژه‌های صوتی DIY
• ساخت اسپیکر قابل‌حمل
• استفاده در خودرو با مبدل و حفاظت مناسب
• راه‌اندازی دو بلندگوی 4 یا 8 اهم
• ساخت آمپلی‌فایر بلوتوثی خانگی

استفاده در خودرو

برق خودرو می‌تواند دارای نویز و افزایش ولتاژ لحظه‌ای باشد. اگرچه ولتاژ اسمی خودرو حدود 12 ولت است، هنگام روشن‌بودن موتور ممکن است ولتاژ بالاتر رود.

برای استفاده مطمئن در خودرو، بهتر است از موارد زیر استفاده شود:

• فیوز مناسب
• فیلتر نویز
• مدار حفاظت در برابر افزایش ولتاژ
• اتصال زمین صحیح
• سیم‌کشی کوتاه
• مبدل یا تثبیت‌کننده مناسب در صورت نیاز

اتصال مستقیم و بدون حفاظت به برق خودرو ممکن است باعث نویز صوتی یا آسیب برد شود.

ابعاد ماژول

ابعاد اعلام‌شده برای برد XY-P40W حدود 55×38×14 میلی‌متر است. این اندازه کوچک، نصب ماژول را داخل جعبه اسپیکر و پروژه‌های صوتی فشرده آسان می‌کند.

پیش از طراحی سوراخ‌ها یا قاب نهایی، ابعاد نمونه تحویلی و موقعیت کانکتورها اندازه‌گیری شود؛ زیرا ممکن است سری‌های تولید دارای تغییرات جزئی باشند.

ویژگی‌های ماژول XY-P40W

• آمپلی‌فایر صوتی دیجیتال استریو
• گیرنده Bluetooth 5.0 داخلی
• دارای دو کانال خروجی
• توان 2×20 وات در 12 ولت و 4 اهم
• توان قابل افزایش تا 2×40 وات در شرایط مناسب
• محدوده تغذیه 5 تا 24 ولت DC
• مناسب بلندگوهای 4 و 8 اهم
• دارای ولوم تنظیم صدا
• کلید پخش و توقف روی ولوم
• نشانگر LED وضعیت
• حفاظت در برابر اتصال معکوس
• حفاظت در برابر اتصال کوتاه
• حفاظت حرارتی
• اتصال مستقیم به بلندگو
• بدون نیاز به برنامه‌نویسی
• مناسب ساخت اسپیکر بلوتوثی

مشخصات فنی محصول

• مدل: XY-P40W
• نوع محصول: ماژول آمپلی‌فایر بلوتوثی
• نسخه بلوتوث: Bluetooth 5.0
• تعداد کانال: دو کانال استریو
• ولتاژ کاری: 5 تا 24 ولت DC
• توان در 12V و 4Ω: حدود 2×20W
• توان در 16V و 4Ω: حدود 2×30W
• توان در 21V و 8Ω: حدود 2×30W
• توان در 24V و 8Ω: حدود 2×40W
• بلندگوی 4 اهم: مناسب تغذیه 5 تا 16 ولت
• بلندگوی 8 اهم: مناسب تغذیه 5 تا 24 ولت
• فاصله ارتباط اعلامی: حداکثر حدود 15 متر
• تنظیم حجم صدا: دارد
• کلید Play/Pause: دارد
• حفاظت اتصال معکوس: دارد
• حفاظت اتصال کوتاه: دارد
• حفاظت حرارتی: دارد
• جریان پیشنهادی منبع: حداقل 2 آمپر
• ابعاد تقریبی: 55×38×14 میلی‌متر
• نام بلوتوث رایج: XY-P40W
• نیاز به برنامه‌نویسی: ندارد

نکات مهم پیش از خرید

• توان خروجی به ولتاژ و امپدانس بلندگو بستگی دارد.
• برای بلندگوی 4 اهم، تغذیه از 16 ولت بیشتر نشود.
• برای استفاده تا 24 ولت باید بلندگوی 8 اهم متصل شود.
• از منبع تغذیه تثبیت‌شده و دارای جریان کافی استفاده شود.
• ولتاژ بالاتر از 26 ولت می‌تواند برد را خراب کند.
• سیم بلندگوها کوتاه و مناسب انتخاب شود.
• خروجی‌های منفی بلندگو به زمین متصل نشوند.
• برد نزدیک مودم Wi-Fi نصب نشود.
• در توان بالا، گردش هوا و خنک‌کاری مناسب در نظر گرفته شود.
• اقلام همراه مانند قاب یا ریموت فقط در صورت درج در مشخصات فروشگاه جزو محصول هستند.
• شکل و امکانات برد تحویلی با تصاویر محصول تطبیق داده شود.
