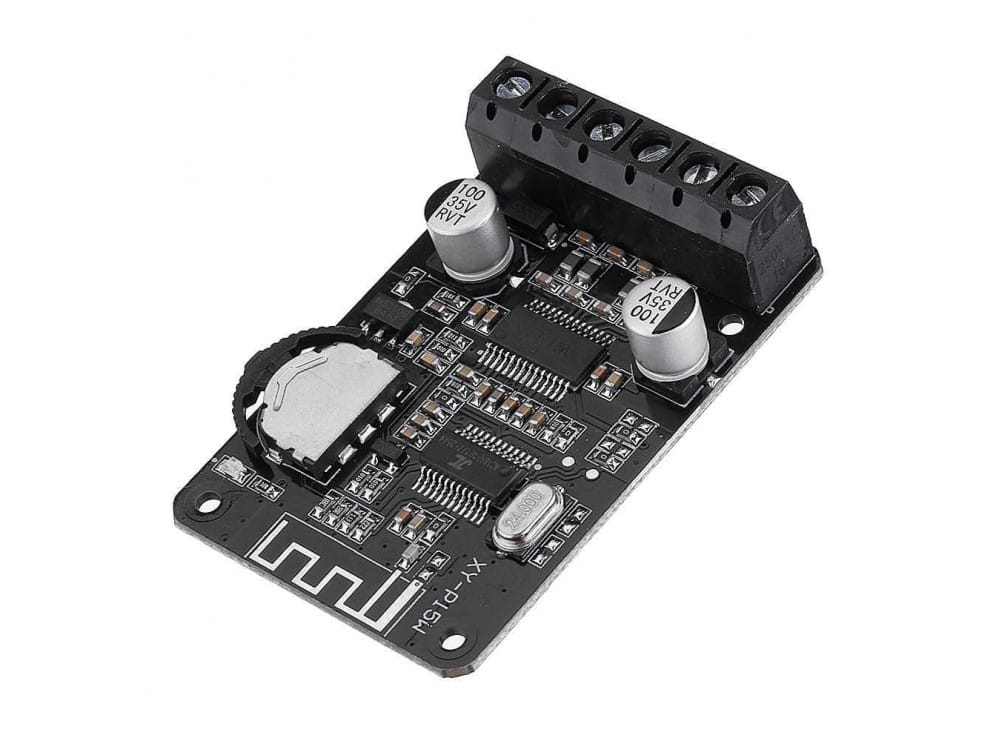

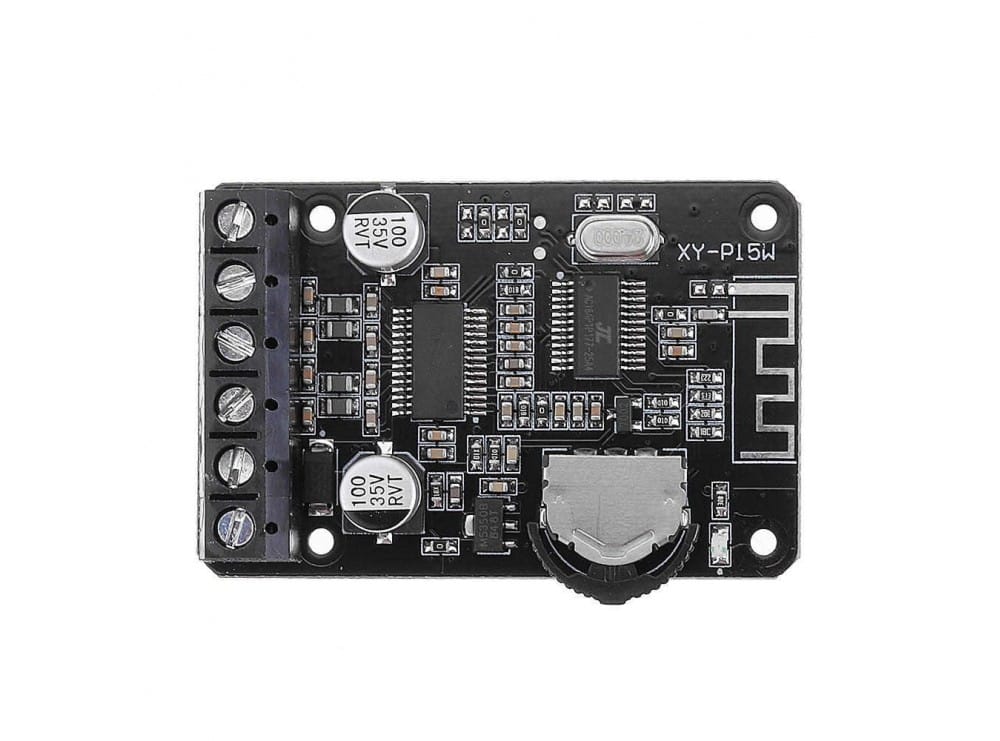

ماژول آمپلی‌ فایر بلوتوثی استریو XY-P15W توان 2×10 تا 2×20 وات

ماژول XY-P15W یک برد آمپلی‌فایر صوتی دیجیتال استریو است که گیرنده بلوتوث و طبقه تقویت‌کننده صوت را روی یک برد ارائه می‌دهد.

برای استفاده از این ماژول کافی است منبع تغذیه مناسب و دو بلندگوی پسیو به برد متصل شوند. سپس می‌توان گوشی یا سایر دستگاه‌های دارای بلوتوث را به ماژول متصل و موسیقی را بدون نیاز به گیرنده بلوتوث یا آمپلی‌فایر جداگانه پخش کرد.

این ماژول دارای دو کانال خروجی مستقل برای بلندگوهای چپ و راست است و برای ساخت سیستم صوتی استریو کاربرد دارد.

توان خروجی واقعی XY-P15W

توان خروجی ماژول مقدار ثابتی نیست و به ولتاژ منبع تغذیه، امپدانس بلندگو، ظرفیت جریان منبع، دمای برد و سطح اعوجاج بستگی دارد.

توان‌های اعلام‌شده در فرکانس آزمایش یک کیلوهرتز عبارت‌اند از:

بنابراین عنوان «۱۰ تا ۲۰ وات» به توان هر کانال در ترکیب‌های متداول تغذیه و بلندگوی ۸ اهم اشاره دارد، نه توان مجموع دو کانال.

حداکثر توان 2×30 وات

ماژول می‌تواند در تغذیه 24 ولت و با دو بلندگوی 8 اهم، در شرایط آزمایش تا 30 وات برای هر کانال تولید کند.

برای استفاده با توانی بیشتر از 2×20 وات باید روی تراشه آمپلی‌فایر هیت‌سینک مناسب نصب شود و گردش هوا نیز در نظر گرفته شود. استفاده طولانی‌مدت در توان بالا بدون خنک‌کاری کافی می‌تواند باعث افزایش دما، فعال‌شدن حفاظت حرارتی یا کاهش عمر مدار شود.

مجهز به Bluetooth 5.0

XY-P15W دارای گیرنده Bluetooth 5.0 است و امکان دریافت بی‌سیم صدای استریو از دستگاه‌های سازگار را فراهم می‌کند.

نام ماژول در فهرست دستگاه‌های بلوتوث معمولاً به شکل XY-P15W نمایش داده می‌شود. پس از اتصال موفق، موسیقی پخش‌شده در گوشی به خروجی‌های تقویت‌شده چپ و راست منتقل می‌شود.

فاصله ارتباطی اعلام‌شده در محیط باز و بدون مانع حداکثر حدود 15 متر است. دیوار، بدنه فلزی، روتر Wi-Fi و منابع تداخل رادیویی می‌توانند برد واقعی ارتباط را کاهش دهند.

نحوه اتصال بلوتوث

برای راه‌اندازی ارتباط بلوتوث مراحل زیر انجام می‌شود:

1. بلندگوها و منبع تغذیه مناسب را متصل کنید.
2. پس از روشن‌شدن، نشانگر LED وارد حالت جست‌وجوی بلوتوث می‌شود.
3. بلوتوث گوشی یا تبلت را روشن کنید.
4. دستگاهی با نام XY-P15W را انتخاب کنید.
5. پس از اتصال، موسیقی را از دستگاه پخش کنید.
6. برای تنظیم صدا از ولوم روی ماژول استفاده کنید.

ماژول به برنامه‌نویسی، میکروکنترلر یا نرم‌افزار اختصاصی نیاز ندارد.

خروجی استریو دوکاناله

این برد دارای دو کانال تقویت‌شده مستقل است:

• کانال چپ
• کانال راست

برای دستیابی به صدای متعادل بهتر است دو بلندگو دارای امپدانس، توان و مشخصات صوتی مشابه باشند.

هر بلندگو باید به مثبت و منفی کانال مربوط به خود متصل شود. سیم‌های منفی خروجی بلندگو نباید به یکدیگر یا به منفی منبع تغذیه متصل شوند؛ زیرا خروجی آمپلی‌فایرهای این گروه معمولاً از نوع پل‌شده یا BTL است.

محدوده ولتاژ ورودی

ولتاژ کاری ماژول برابر 8 تا 24 ولت DC است.

افزایش ولتاژ تغذیه می‌تواند توان خروجی بیشتری فراهم کند، اما امپدانس بلندگو و خنک‌کاری نیز باید متناسب با آن انتخاب شوند.

محدودیت‌های مهم تغذیه عبارت‌اند از:

• بلندگوی 4 اهم: تغذیه 8 تا حداکثر 12 ولت
• بلندگوی 8 اهم: تغذیه 8 تا حداکثر 24 ولت
• بلندگوی 16 اهم: تغذیه 8 تا 24 ولت
• ولتاژ بیشتر از 26 ولت: خطر آسیب دائمی ماژول

برای جلوگیری از افت ولتاژ و قطع‌شدن صدا، استفاده از منبع تغذیه تثبیت‌شده با جریان حداقل 2 آمپر توصیه شده است.

استفاده با بلندگوی 4 اهم

هنگام اتصال بلندگوی 4 اهم، ولتاژ ورودی نباید بیشتر از 12 ولت باشد.

در تغذیه 12 ولت و بار 4 اهم، توان اعلام‌شده حدود 16 وات برای هر کانال است. بار 4 اهم جریان بیشتری از مدار دریافت می‌کند و استفاده از ولتاژ بالاتر می‌تواند باعث داغ‌شدن شدید یا آسیب‌دیدن برد شود.

برای این ترکیب باید از منبع تغذیه‌ای با توان و جریان کافی استفاده شود.

استفاده با بلندگوی 8 اهم

بلندگوهای 8 اهم برای بهره‌برداری از محدوده گسترده‌تر ولتاژ مناسب هستند.

نمونه توان خروجی با بلندگوی 8 اهم:

• 12 ولت: 2×10 وات
• 16 ولت: 2×15 وات
• 20 ولت: 2×20 وات
• 24 ولت: 2×30 وات با هیت‌سینک

برای استفاده روزمره با توان متوسط، ترکیب 12 تا 20 ولت و بلندگوی 8 اهم انتخاب کم‌ریسک‌تری محسوب می‌شود.

انتخاب منبع تغذیه مناسب

منبع تغذیه ضعیف یا پرنویز می‌تواند باعث بروز مشکلات زیر شود:

• کاهش حجم صدا
• اعوجاج در ولوم بالا
• قطع‌و‌وصل موسیقی
• ریست‌شدن بلوتوث
• ایجاد صدای هوم یا نویز
• گرم‌شدن آداپتور
• افت ولتاژ هنگام ضربات باس

برای استفاده معمولی، منبع تغذیه حداقل 2 آمپر توصیه می‌شود. برای دستیابی به توان‌های بالاتر، منبع باید جریان بیشتری را بدون افت ولتاژ تأمین کند.

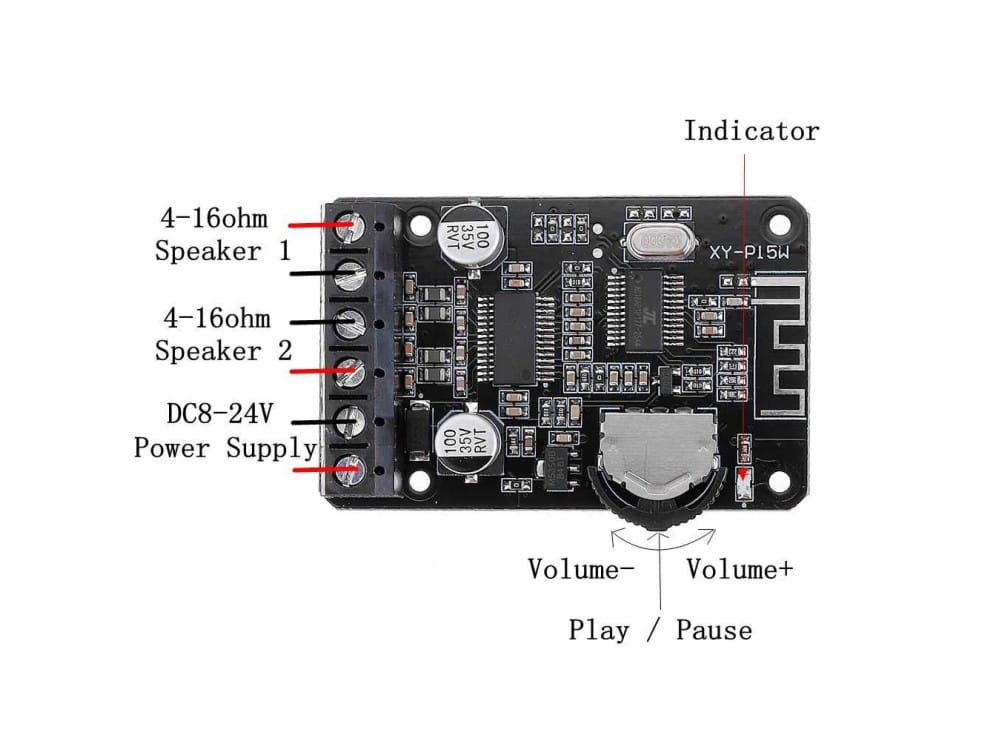

ولوم تنظیم صدا و کلید Play/Pause

روی ماژول یک ولوم چرخشی قرار دارد که برای کنترل حجم صدا استفاده می‌شود:

• چرخش به سمت راست: افزایش صدا
• چرخش به سمت چپ: کاهش صدا
• فشردن ولوم: پخش یا توقف موسیقی

این کنترل باعث می‌شود تنظیم صدا بدون دسترسی به گوشی نیز امکان‌پذیر باشد. عملکرد دقیق کلید می‌تواند به دستگاه پخش‌کننده و پروفایل بلوتوث آن وابسته باشد.

نشانگر LED وضعیت

LED روی ماژول برای نمایش وضعیت ارتباط بلوتوث استفاده می‌شود.

در حالت آماده جفت‌سازی، چراغ معمولاً با سرعت بیشتری چشمک می‌زند. پس از اتصال موفق وضعیت LED تغییر می‌کند و هنگام پخش موسیقی ممکن است به‌آرامی چشمک بزند.

این نشانگر برای تشخیص روشن‌بودن برد، وضعیت اتصال و عیب‌یابی اولیه کاربرد دارد.

حفاظت‌های داخلی

براساس مشخصات این مدل، مدارهای حفاظتی زیر روی ماژول در نظر گرفته شده‌اند:

• حفاظت در برابر اتصال معکوس منبع تغذیه
• حفاظت در برابر اتصال کوتاه خروجی
• حفاظت حرارتی با بازیابی خودکار

این قابلیت‌ها احتمال آسیب در شرایط خطا را کاهش می‌دهند، اما جایگزین سیم‌کشی صحیح، فیوز، خنک‌کاری و منبع تغذیه استاندارد نیستند.

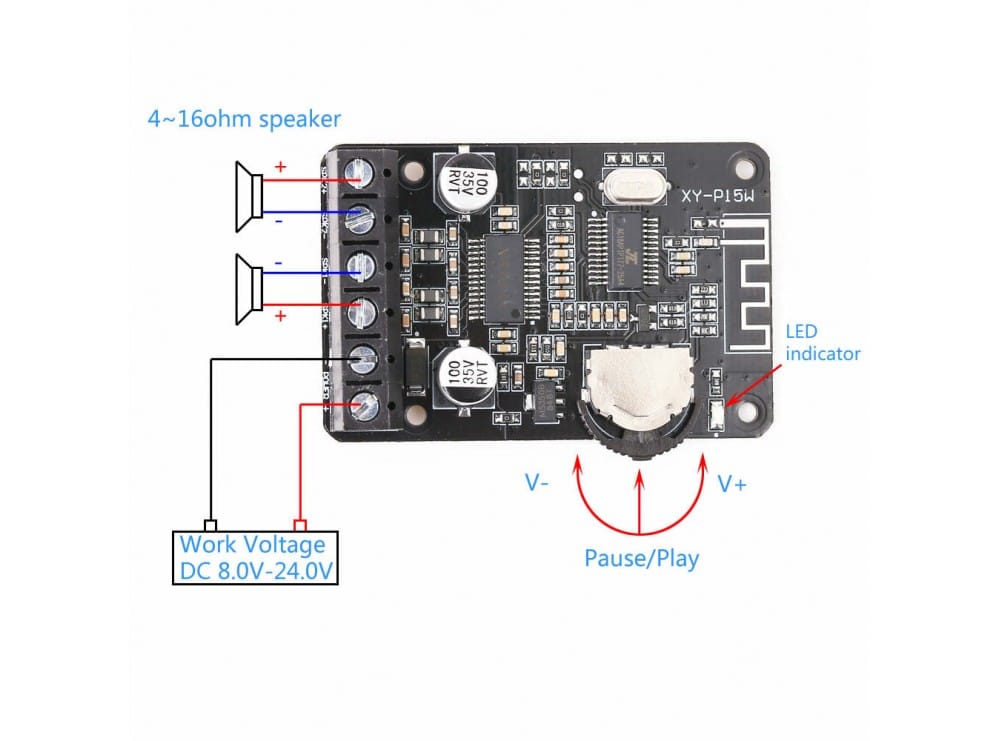

اتصال بلندگوها

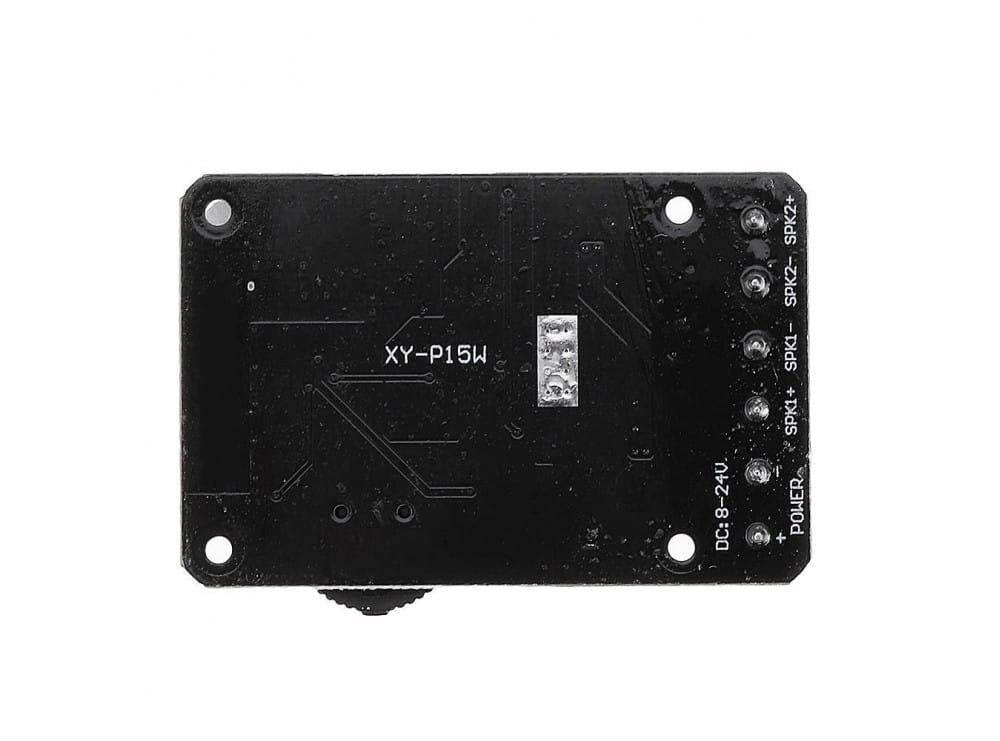

ترمینال‌های خروجی معمولاً شامل اتصالات زیر هستند:

• مثبت کانال چپ
• منفی کانال چپ
• مثبت کانال راست
• منفی کانال راست

هر بلندگو باید فقط میان دو ترمینال کانال خودش متصل شود.

نکات مهم اتصال:

• سیم بلندگو کوتاه باشد.
• از سیم با سطح مقطع مناسب استفاده شود.
• خروجی منفی دو کانال به هم متصل نشود.
• خروجی منفی به GND منبع تغذیه متصل نشود.
• هنگام اتصال سیم‌ها، تغذیه ماژول قطع باشد.
• رشته‌های سیم باعث اتصال کوتاه میان ترمینال‌ها نشوند.

انتخاب توان مناسب بلندگو

در راهنمای ماژول استفاده از بلندگوهای دارای توان نامی حداقل 30 وات توصیه شده است.

این مقدار به‌خصوص هنگام استفاده در ولتاژ بالا اهمیت دارد. بلندگوی ضعیف‌تر ممکن است در حجم صدای زیاد دچار اعوجاج، گرم‌شدن سیم‌پیچ یا خرابی شود.

توان درج‌شده روی بلندگو باید همراه با امپدانس آن بررسی شود. توان بالا به‌تنهایی نشان‌دهنده سازگاری بلندگو با ماژول نیست.

خنک‌کاری در توان بالا

در صورتی که توان خروجی از 2×20 وات بیشتر شود، نصب هیت‌سینک اضافی روی تراشه آمپلی‌فایر ضروری است.

برای دفع بهتر گرما:

• برد در فضای بسته و بدون تهویه نصب نشود.
• اطراف تراشه آمپلی‌فایر فضای آزاد وجود داشته باشد.
• هیت‌سینک با چسب یا پد حرارتی مناسب نصب شود.
• برد نزدیک منابع گرمایی قرار نگیرد.
• در صورت داغ‌شدن شدید، ولتاژ یا حجم صدا کاهش یابد.

کاهش نویز و تداخل

برای کاهش نویز صوتی و اختلال ارتباط بلوتوث، رعایت موارد زیر توصیه می‌شود:

• استفاده از آداپتور تثبیت‌شده و کم‌نویز
• دور نگه‌داشتن ماژول از روتر Wi-Fi
• کوتاه‌کردن سیم‌های بلندگو
• نصب‌نکردن برد در محفظه کاملاً فلزی
• فاصله‌دادن سیم تغذیه از مسیرهای صوتی
• جلوگیری از اتصال زمین نامناسب
• استفاده از سیم‌های محکم و اتصالات قابل اعتماد
• رعایت حفاظت الکتریسیته ساکن هنگام لمس برد

راهنمای ماژول توصیه می‌کند سیم بلندگو بیش از حد طولانی نباشد و برد تا حد امکان از سیگنال قوی Wi-Fi دور نگه داشته شود.

استفاده در خودرو

ماژول از نظر ولتاژ می‌تواند در پروژه‌های صوتی 12 ولتی استفاده شود، اما برق خودرو دارای نویز و جهش‌های ولتاژی است.

برای استفاده در خودرو بهتر است تجهیزات زیر در نظر گرفته شوند:

• فیوز مناسب
• فیلتر نویز ورودی
• حفاظت در برابر افزایش ولتاژ
• اتصال زمین اصولی
• مبدل یا تثبیت‌کننده DC
• محفظه عایق و دارای تهویه

اتصال مستقیم و بدون حفاظت ممکن است باعث ایجاد نویز، قطع ارتباط یا آسیب به ماژول شود.

تفاوت XY-P15W و XY-P40W

هر دو مدل، آمپلی‌فایر بلوتوثی استریو هستند، اما XY-P40W برای توان‌های بالاتر طراحی شده است.

تفاوت کلی:

• XY-P15W: توان متداول 2×10 تا 2×20 وات
• XY-P40W: توان متداول حدود 2×20 تا 2×40 وات
• XY-P15W: ابعاد کوچک‌تر و مناسب پروژه‌های متوسط
• XY-P40W: مناسب بلندگوها و منابع تغذیه قدرتمندتر

انتخاب مدل باید براساس توان واقعی بلندگو، امپدانس، ولتاژ تغذیه و فضای خنک‌کاری انجام شود.

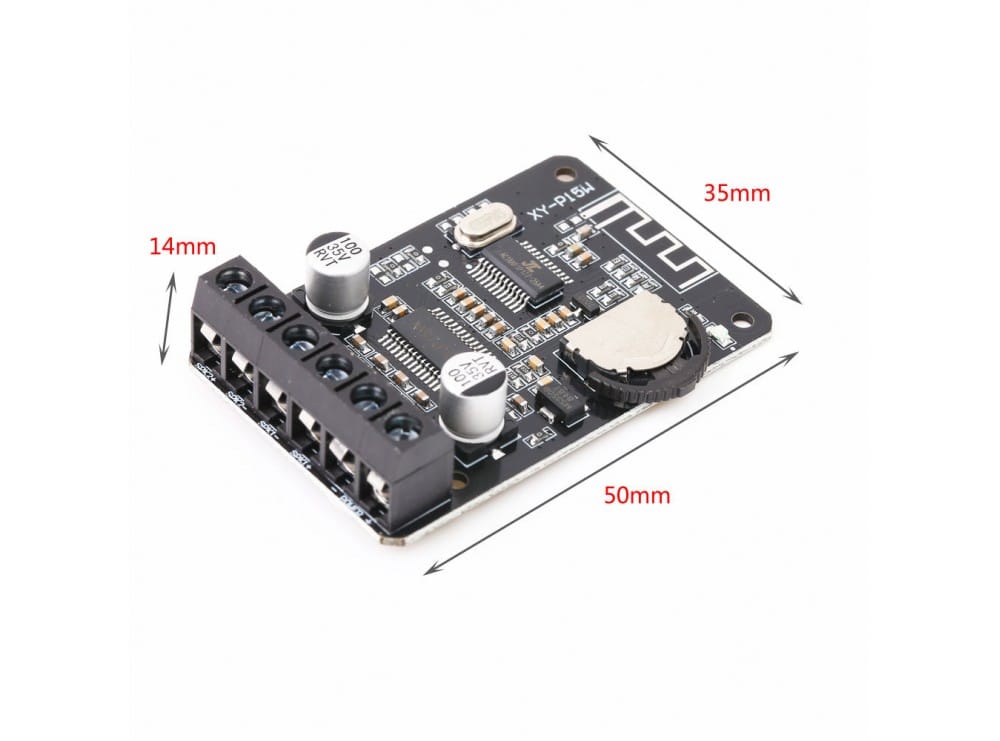

ابعاد ماژول

ابعاد اعلام‌شده برای برد XY-P15W حدود 50×35×14 میلی‌متر است.

این اندازه کوچک امکان نصب برد داخل جعبه اسپیکر، تجهیزات صوتی رومیزی و پروژه‌های قابل‌حمل را فراهم می‌کند. پیش از طراحی قاب یا جای پیچ‌ها بهتر است ابعاد نمونه واقعی اندازه‌گیری شود؛ زیرا نسخه‌های مختلف بازار ممکن است تفاوت جزئی داشته باشند.

کاربردهای ماژول XY-P15W

• ساخت اسپیکر بلوتوثی استریو
• تبدیل بلندگوی قدیمی به اسپیکر بلوتوثی
• ساخت جعبه موسیقی
• تعمیر و ارتقای سیستم‌های صوتی
• ساخت آمپلی‌فایر رومیزی
• پروژه‌های صوتی DIY
• سیستم صوتی کارگاه
• ساخت اسپیکر قابل‌حمل
• تجهیزات تبلیغاتی صوتی
• پروژه‌های دانشجویی
• سیستم صوتی کوچک خانگی
• استفاده در خودرو با مدار حفاظتی مناسب
• راه‌اندازی بلندگوهای پسیو 4، 8 و 16 اهم

ویژگی‌های ماژول XY-P15W

• گیرنده Bluetooth 5.0 داخلی
• آمپلی‌فایر دیجیتال استریو
• دارای دو کانال خروجی
• توان متداول 2×10 تا 2×20 وات
• توان حداکثر اعلامی 2×30 وات
• ولتاژ ورودی 8 تا 24 ولت DC
• مناسب بلندگوهای 4، 8 و 16 اهم
• ولوم تنظیم صدا
• کلید پخش و توقف
• نشانگر LED وضعیت
• حفاظت اتصال معکوس
• حفاظت اتصال کوتاه
• حفاظت حرارتی
• بدون نیاز به برنامه‌نویسی
• قابلیت اتصال مستقیم به بلندگوی پسیو
• ابعاد کوچک و نصب آسان

مشخصات فنی محصول

• مدل: XY-P15W
• نوع محصول: آمپلی‌فایر بلوتوثی دیجیتال
• نسخه بلوتوث: Bluetooth 5.0
• تعداد کانال: 2 کانال استریو
• ولتاژ کاری: 8 تا 24 ولت DC
• توان در 12V و 4Ω: حدود 2×16W
• توان در 12V و 8Ω: حدود 2×10W
• توان در 16V و 8Ω: حدود 2×15W
• توان در 20V و 8Ω: حدود 2×20W
• توان در 24V و 8Ω: حدود 2×30W با هیت‌سینک
• امپدانس بلندگوی قابل استفاده: 4، 8 یا 16 اهم
• محدوده تغذیه بلندگوی 4 اهم: 8 تا 12 ولت
• محدوده تغذیه بلندگوی 8 اهم: 8 تا 24 ولت
• محدوده تغذیه بلندگوی 16 اهم: 8 تا 24 ولت
• فاصله ارتباط اعلامی: حداکثر حدود 15 متر
• حداقل جریان پیشنهادی منبع: 2 آمپر
• تنظیم صدا: دارد
• کلید Play/Pause: دارد
• حفاظت اتصال معکوس: دارد
• حفاظت اتصال کوتاه: دارد
• حفاظت حرارتی: دارد
• ابعاد تقریبی: 50×35×14 میلی‌متر
• نام بلوتوث متداول: XY-P15W
• نیاز به برنامه‌نویسی: ندارد
